Остановите падение напряжения в сверхдлинных гибких светодиодных светильниках с помощью этих решений

Домовладелец завершает установку светодиодных лент длиной 30 футов только для того, чтобы увидеть, как последние десять футов тускло светятся. Белые светодиоды становятся тускло-желтыми. Наступает разочарование, и многие полагают, что продукт неисправен. Этот сценарий не является неисправностью самих светодиодных лент. Это предсказуемое электрическое явление, называемое падением напряжения, и ключом к его решению является предотвращение падения напряжения с самого начала.

К распространенным симптомам падения напряжения в освещении светодиодными лентами относятся:

· Светодиоды затемнения в конце полосы

·  Смещение цвета, особенно в лентах RGB (красный может доминировать по мере исчезновения синего и зеленого) ·  Неравномерная яркость, особенно заметна на белых светодиодных лентах

·  Мерцает под нагрузкой

В этой статье объясняется наука о падении напряжения и предлагаются проверенные решения: от перехода на системы с напряжением 24 В до стратегического ввода мощности. Эти методы обеспечивают равномерную яркость по всей длине и помогают избежать падения напряжения до того, как оно станет проблемой. К концу у читателей будет четкий план действий по устранению и предотвращению этой проблемы навсегда, гарантируя безупречную работу светодиодного освещения.

Как избежать падения напряжения: объяснение основных причин

Падение напряжения описывает постепенное снижение напряжения по длине светодиодной ленты. Это явление возникает из-за собственного сопротивления медных дорожек и проводов питания. Представьте себе давление воды в длинном садовом шланге. Вода легко течет из крана, но к тому времени, как она достигает дальнего конца, давление значительно падает. Причины падения напряжения просты: сопротивление увеличивается с расстоянием, и каждый провод и медная дорожка увеличивают сопротивление цепи.

Роль сопротивления в длинных забегах

Сопротивление медных дорожек в светодиодной ленте прямо пропорционально ее длине. С увеличением длины сопротивление увеличивается, и падение напряжения становится более значительным. Это объясняет, почему длинные светодиодные ленты часто имеют более тусклые светодиоды на дальнем конце. Напряжение, доступное для светодиодов, уменьшается по мере прохождения тока через полосу.

В таблице ниже показано, как сечение проводов и толщина меди на печатной плате влияют на потери напряжения.

Почему полосы 12 В выходят из строя на расстоянии более 5 метров

Почему ленты 12 В выходят из строя на расстоянии более 5 метров, а ленты 24 В могут работать в два раза дольше? Ответ кроется в токе. При той же выходной мощности система с напряжением 12 В потребляет вдвое больший ток, чем система с напряжением 24 В. Более высокий ток пропорционально увеличивает падение напряжения.

Первый признак неисправности – затемнение на дальнем конце. Затем белые светодиоды переходят на теплый или желтый оттенок. Этот сдвиг цвета происходит потому, что светодиоды разного цвета требуют разного прямого напряжения. Когда напряжение падает ниже порога для синих или зеленых светодиодов, они тускнеют или выключаются, оставляя доминировать красный цвет. Это понимание помогает проектировщикам избежать падения напряжения в новых установках.

Чтобы понять цифры, рассмотрим этот расчет:

Формула потери напряжения: V_loss = I × R, где I — ток в амперах, а R — сопротивление в Омах.
Для медного провода 18 AWG сопротивление на метр составляет примерно 0,021 Ом. Для пробега на 10 метров (включая обратный путь) общее сопротивление составляет около 0,21 Ом. Если предположить, что ток для 5-метровой светодиодной ленты равен 1,5 А, потери напряжения составят 1,5 А × 0,21 Ом = 0,315 В. Эта потеря 0,315 В составляет около 2,6% от напряжения питания 12 В, что в целом приемлемо. Однако более длинные участки или более тонкие провода могут привести к потерям напряжения, превышающим 5%, что приведет к видимому затемнению на дальнем конце.

Этот расчет показывает, почему понимание причин падения напряжения помогает проектировщикам планировать длинные пробеги светодиодных лент. Комбинация расстояния, сечения проводов и напряжения в системе определяет, будет ли установка на большие расстояния работать равномерно.

Расчет падения напряжения для светодиодных лент

Основная формула для расчета падения напряжения проста: Падение напряжения (В) = ток (I) × общее сопротивление (R). Эта связь показывает, что две основные переменные контролируют результат. Ток представляет собой поток электричества через цепь, измеряемый в амперах. Сопротивление охватывает все препятствия, которые препятствуют этому потоку, включая внутренние медные дорожки полосы и провода питания, соединяющие источник питания с полосой.

Простая формула и ключевые переменные

Несколько факторов влияют на составляющую сопротивления в этом уравнении. Размер проводника имеет большое значение: большая площадь поперечного сечения снижает сопротивление. Состав материала также играет роль: медь имеет более низкое сопротивление, чем алюминий. Длина трассы пропорционально увеличивает сопротивление, а температура также влияет на сопротивление, причем более высокие температуры увеличивают его.

Сечение провода напрямую влияет на значения сопротивления. Провод 10 AWG обеспечивает сопротивление примерно 1 Ом на 1000 футов, провод 20 AWG — около 10 Ом на 1000 футов, а провод 30 AWG — примерно 100 Ом на 1000 футов. Эта экспоненциальная зависимость означает, что выбор правильного сечения проводов становится критически важным для длинных установок. Уменьшение числа датчиков на 10 умножает проводимость примерно в 10 раз.

Практический пример с полосой 24 В.

Рассмотрим реальный сценарий, включающий 10-метровую светодиодную ленту на 24 В, потребляющую 2 ампера на метр. Общий ток для данной установки достигает 20 ампер. При использовании питающих проводов сечением 18 AWG с сопротивлением примерно 0,021 Ом на метр расчет происходит следующим образом. Для 10-метрового пробега, включая обратный путь, общее сопротивление проводов составляет около 0,21 Ом. Умножение тока 20 А на это сопротивление дает падение напряжения на 4,2 В. Эти потери составляют 17,5% напряжения питания 24 В — существенное снижение, которое может вызвать видимое затемнение светодиодных лент.

Этот пример демонстрирует, почему проектировщики должны рассчитывать падение напряжения перед установкой. Расстояние между источником питания и дальним концом ленты напрямую влияет на производительность. Для компенсации большего расстояния требуются более толстые провода или более высокое напряжение системы.

Несколько онлайн-калькуляторов упрощают этот процесс. Специальные калькуляторы падения напряжения на светодиодных лентах принимают входное напряжение 12 В и 24 В, тогда как обычные калькуляторы постоянного тока работают с системами с напряжением 48 В. Профессиональные инструменты таких производителей, как Bock Lighting, подчеркивают, что в системах с напряжением 12 В наблюдается заметное снижение яркости всего на 3 % (0,36 В). В этих ресурсах рекомендуются провода большего сечения, более короткие отрезки проводов и несколько точек подачи энергии.

Онлайн-инструменты позволяют профессионалам вводить тип, длину, напряжение и нагрузку провода, чтобы определить правильное сечение провода. Эти инструменты упрощают процесс проектирования и уменьшают количество ошибок в расчетах.

Понимание формулы помогает дизайнерам понять, почему каждое решение работает. Соотношение между током, сопротивлением и напряжением остается постоянным независимо от конкретной установки.

Проверенные решения для предотвращения падения напряжения в освещении светодиодными лентами

Три проверенных подхода решают проблему длительной эксплуатации светодиодов. Каждый метод рассматривает основную физику под разным углом, и установщики могут комбинировать их для максимальной эффективности. Правильный выбор зависит от масштаба проекта, бюджета и требований к производительности.

Обновление до систем 24 В или 48 В

Самое простое решение — повысить напряжение в системе. Удвоение напряжения системы с 12 В до 24 В вдвое снижает ток при той же мощности. Поскольку падение напряжения рассчитывается как V_drop = I × R, уменьшение тока вдвое уменьшает падение напряжения в абсолютных вольтах вдвое. Однако, поскольку процентное падение напряжения рассчитывается относительно более высокого базового напряжения 24 В, процентное падение напряжения уменьшается на 75 %, а не на 50 %. Это значительное улучшение объясняет, почему крупные автономные системы в подавляющем большинстве выбирают напряжение 48 В для еще большей эффективности.

Для большинства жилых проектов лучше всего подходят полосы 24 В. Они поддерживают расстояние до 10 метров без дополнительной подачи энергии, что позволяет покрыть типичный периметр помещения и освещение ниши. Коммерческие или сверхдлинные трассы, превышающие 20 метров, выигрывают от систем с напряжением 48 В. Эти варианты с более высоким напряжением устраняют проблемы с падением напряжения на больших площадях без ущерба для яркости. Они также производят меньше тепла и тратят меньше энергии, что приводит к более низкой температуре и увеличению срока службы. Традиционные низковольтные системы испытывают падение напряжения на больших расстояниях, что приводит к затемнению участков. Напротив, системы с напряжением 48 В обеспечивают более длительную непрерывную работу полосы, сохраняя при этом постоянную яркость, уменьшая необходимость в нескольких точках подачи энергии и упрощая установку. Это приводит к меньшему количеству соединений, более чистой установке и более равномерному освещению.

Реализация подачи мощности с обоих концов

Впрыск мощности предлагает практическое решение для существующих установок, в которых уже используются полосы 12 В. Этот метод предполагает прокладку параллельных проводов от источника питания к нескольким точкам вдоль полосы. Питание с обоих концов представляет собой простейшую форму этого подхода. Для 50-футовой полосы размещение источника питания посередине и разделение ее на две 25-футовые секции, идущие влево и вправо, эффективно сокращает вдвое расстояние, которое ток проходит внутри полосы.

Процедура следует четкой последовательности. Сначала рассчитайте общую длину полосы, общую мощность и напряжение системы. Определите общий ток по формуле: Общий ток = Общая мощность полосы ÷ Напряжение системы. Добавьте запас прочности 20 %, чтобы выбрать мощность источника питания. Во-вторых, определите точки подключения в зависимости от напряжения: каждые 5 метров для лент 12 В, каждые 7–10 метров для лент 24 В и каждые 15–20 метров для лент 48 В. В-третьих, выберите подходящее сечение провода в зависимости от общего тока инжекционного провода. В-четвертых, оголите медные площадки в месте ввода и припаяйте провода или используйте соединительную колодку. В-пятых, соблюдайте правильную полярность: изменение полярности может привести к повреждению светодиодов. В-шестых, используйте единый источник питания для всех инжектируемых секций. Наконец, проверьте установку при полной яркости в течение 10 минут и убедитесь, что напряжение на дальнем конце остается на уровне не менее 95 % напряжения питания.

Для лент RGB или RGBW инжекторы питания также компенсируют ухудшение сигнала. Установите повторитель каждые 10 метров для полосок 12 В, чтобы обеспечить стабильный контроль на расстоянии более 30 метров. Эти инжекторы мощности регенерируют как сигналы питания, так и сигналы данных, обеспечивая постоянный цвет и яркость на протяжении всего сеанса.

Драйверы постоянного тока предлагают альтернативу премиум-класса. Эти устройства автоматически регулируют напряжение для поддержания постоянного тока, полностью исключая затемнение. Они хорошо подходят для декоративных полос на большие расстояния, даже с тонкими проводами, такими как 28 AWG. Этот подход подходит для критически важных объектов, где равномерная яркость важнее стоимости.

Эти практические решения дают установщикам гибкость. Будь то переход на напряжение 24 В, внедрение нескольких точек подачи питания или выбор драйверов постоянного тока, каждый метод направлен на устранение основной причины. Ключевым моментом остается планирование установки с учетом спецификации максимальной длины полосы и соответствующее размещение источника питания.

Выбор правильной системы: напряжение, калибр проводов и многое другое

Выбор правильных компонентов для установки светодиодов требует внимания к двум критическим факторам: напряжению системы и размеру проводника. Оба напрямую влияют на падение напряжения и определяют, будет ли светодиодная лента работать равномерно по всей длине. Правильный выбор сокращает потери энергии, упрощает установку и устраняет необходимость дорогостоящей модернизации.

Выбор правильного сечения проволоки для длинных отрезков

Калибр провода (AWG) напрямую влияет на сопротивление. Меньшее число калибра указывает на более толстый провод с меньшим сопротивлением. Для пролетов, превышающих 10 метров, монтажникам следует выбирать провод сечением не менее 18 AWG. Для проектов длиной 20 и более метров требуется кабель 14 AWG или толще. Взаимосвязь между манометром и сопротивлением подчиняется предсказуемой схеме: удвоение толщины провода может уменьшить падение напряжения вдвое.

В таблице ниже показано, как сечение провода и напряжение влияют на максимальную длину участка.

Выбор правильного сечения провода предотвращает затемнение на дальнем конце полосы. Правильный выбор зависит от общего потребляемого тока и расстояния между источником питания и полосой. Монтажникам следует рассчитать ожидаемый ток, прежде чем выбирать провод. Этот расчет предотвращает использование проводников недостаточного сечения, вызывающих чрезмерные потери напряжения.

Сравнение систем на 12 В, 24 В и 48 В

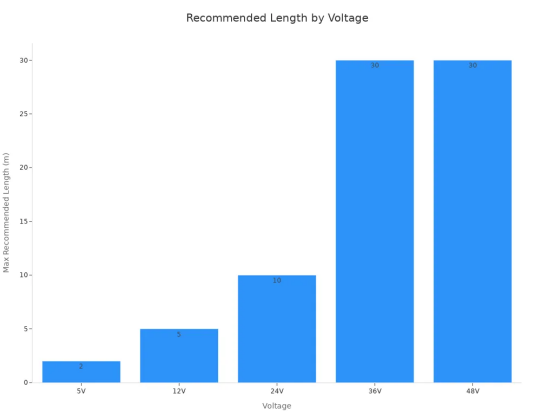

Напряжение системы определяет, насколько далеко могут проехать светодиодные ленты, прежде чем падение напряжения станет видимым. В таблице ниже показана максимальная рекомендуемая длина для каждого варианта напряжения.

При том же уровне мощности система на 12 В потребляет примерно в два раза больше тока, чем система на 24 В. Этот более высокий ток требует более толстых проводов, более крупных разъемов и большего количества точек подачи энергии. Вариант 24 В представляет собой оптимальное решение для большинства работ в жилых помещениях. Он поддерживает пробег до 10 метров без дополнительных подач. Система 48 В подходит для крупномасштабных проектов и установок на больших расстояниях, хотя для нее требуются совместимые полосы и расходные материалы, которые стоят дороже.

Монтажникам следует всегда проверять спецификацию максимальной длины полосы, прежде чем планировать размещение источника питания. Этот простой шаг предотвращает проблемы с падением напряжения еще до их возникновения. Общее правило поддерживает максимально низкое напряжение для проекта, разделяя длинные участки на более короткие участки с источником питания, расположенным посередине.

Это путешествие началось с физики сопротивления и закончилось практическими решениями. Это явление — решаемая инженерная задача, а не недостаток конструкции. Выделяются два вывода. Для новых установок выбор светодиодных лент на 24 В или 48 В увеличивает запас по высоте и помогает уменьшить падение напряжения. Для существующих светодиодных лент на 12 В подача питания через определенные промежутки времени восстанавливает производительность светодиодов. Понимание требований к уровню напряжения помогает избежать падения напряжения. Такое планирование на этапе проектирования предотвращает дорогостоящие доработки и недовольство клиентов. Простой предварительный расчет исключает необходимость обычных обратных вызовов и экономит трудозатраты и материалы. Эти две стратегии составляют основу эффективных решений. Эти решения предотвращают проблемы со светодиодными лентами. Благодаря этим практичным решениям сверхдлинные светодиоды светятся равномерно.

Часто задаваемые вопросы

Какова максимальная рекомендуемая длина светодиодных лент на 12 В?

Система 12 В обычно поддерживает длину до 5 метров, прежде чем падение напряжения станет заметным. За пределами этой длины дальний конец заметно тускнеет. Более высокий ток, потребляемый полосами 12 В, ускоряет эти потери. Монтажникам следует планировать более короткие участки или перейти на напряжение 24 В для более длинных расстояний.

Как сечение проводов влияет на падение напряжения?

Более толстый провод пропускает больший ток при меньшем сопротивлении. Меньшее число AWG означает более толстый проводник. Для пролетов более 10 метров вполне подойдет провод сечением 18 AWG. Для проектов длиной 20 метров требуется кабель 14 AWG или толще. Правильный выбор провода значительно снижает потери напряжения.

Может ли впрыск мощности исправить существующую установку?

Да. Впрыск мощности добавляет параллельные провода от источника питания к нескольким точкам вдоль полосы. Этот метод разбивает электрический путь на более короткие сегменты. Для полосы 12В впрыск каждые 5 метров восстанавливает яркость. Этот метод хорошо подходит для модернизации завершенных установок без замены всей системы.

Какую систему напряжения следует выбрать на длительный срок?

Для жилых проектов высотой до 15 метров светодиодные ленты 24 В обеспечивают наилучший баланс. Коммерческие установки высотой более 20 метров выигрывают от систем с напряжением 48 В. Более высокое напряжение снижает потребление тока, что сводит к минимуму падение напряжения. Источник питания должен точно соответствовать номинальному напряжению полосы.

Как расстояние между источником питания и полосой влияет на производительность?

Расстояние между источником питания и дальним концом ленты напрямую влияет на яркость. Более длинные провода увеличивают сопротивление, увеличивая падение напряжения. Размещение источника питания вблизи средней точки полосы уменьшает эффективное расстояние вдвое. Эта простая стратегия позиционирования повышает однородность всей светодиодной установки.
