Как правильно сформировать гибкие 3D-светодиодные ленты вокруг архитектурных краев?

Aug 12Источник: Просмотры: 16

Формирование трехмерных гибких светодиодных полос вокруг острых архитектурных краев требует использования многоосного движения. Технические специалисты должны строго соблюдать минимальный радиус изгиба 1 дюйм (25 мм). Им следует избегать применения прямой физической силы к освещенной светодиодной поверхности. Ручное тугое складывание разрушает внутренние медные следовые слои. Поэтому резкие 90-градусные архитектурные повороты требуют использования угловых разъемов без пайки, специальных дорожек или разъемных соединений.

Достижение непрерывного рассеяния света с помощью светодиодных неоновых веревочных светильников вокруг углов требует надлежащего физического обращения. Монтажники сохраняют герметичность класса IP, сочетая точную динамику формы со специализированным монтажным оборудованием. Такая чистая практика установки обеспечивает долгосрочное архитектурное освещение по всему контуру.

Понимание динамики гибкого изгиба светодиодов в 3D-сгибании

Сравнение 3D Flex со стандартными полосами

Традиционные гибкие светодиодные ленты движутся вдоль одной плоской оси. Монтажники могут изогнуть эти обычные светильники только вертикально. Стандартные конструкции рвут внутренние компоненты при скручивании вбок вокруг крутых углов. Напротив, 3D-гибкий светодиодный гибкий кабель использует специальную зигзагообразную компоновку печатной платы. Эта уникальная внутренняя конструкция допускает как боковое, так и вертикальное перемещение по сложным архитектурным контурам.

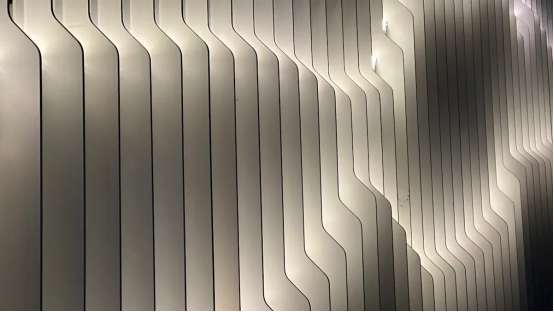

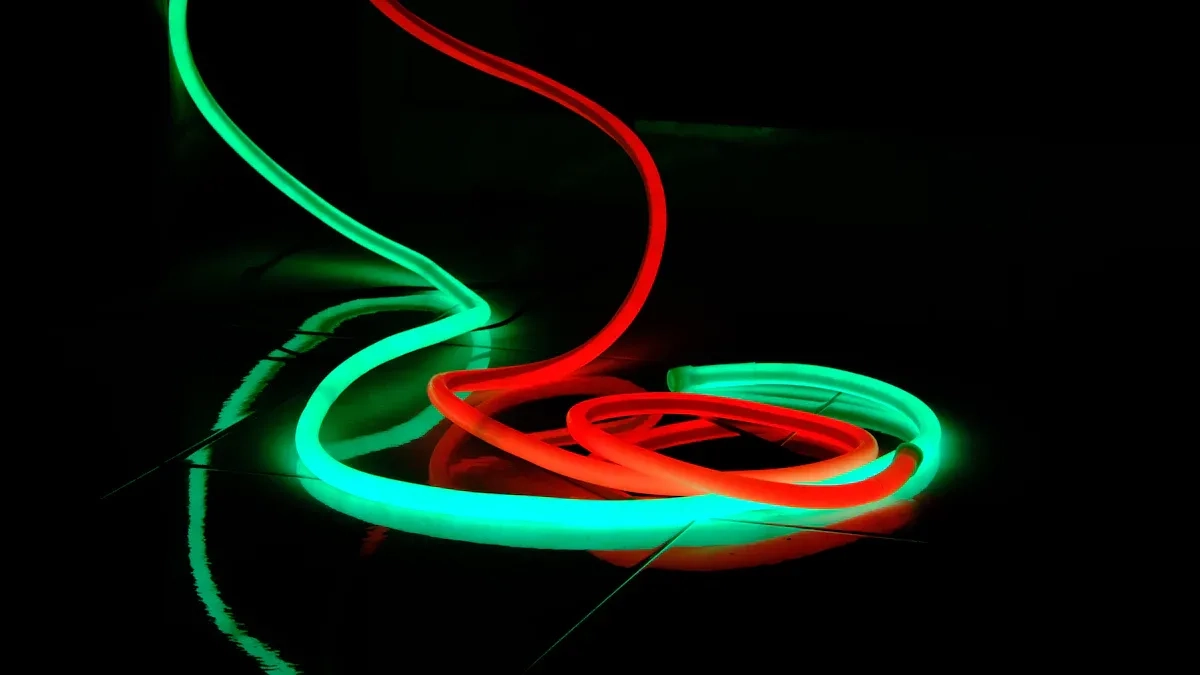

3D Neon Flex не ограничивается плоскостью. Он изгибается, скручивается и поворачивается в трех измерениях, создавая потрясающую игру света, которая добавляет глубины и текстуры любому помещению.

Эти усовершенствованные светодиодные неоновые веревочные светильники решают сложные проблемы структурной компоновки. Современные дизайнеры освещения выбирают светодиодные неоновые веревочные светильники, чтобы плавно обрамлять колонны и обрамлять неровные фасады стен. Специализированная печатная плата допускает непрерывные разнонаправленные изгибы. Без этой инженерной разработки вытеснение светодиодных неоновых веревочных ламп за пределы их естественной оси приводит к серьезному внутреннему повреждению печатной платы, растрескиванию паяных соединений и преждевременному выходу секции из строя.

Правила минимального радиуса изгиба гибких светодиодных лент

Каждый установщик должен соблюдать точные физические ограничения при формировании многоосных источников света по углам. Присильное складывание гибкого профиля по узким краям приводит к поломке хрупких внутренних компонентов. Монтажники должны соблюдать строгий минимальный радиус изгиба в 1 дюйм (25 мм) при установке вручную. Сохранение этого пространственного допуска защищает внутренние следовые слои от микроразрушений.

Действующий стандарт проектирования IPC-2223 и стандарт квалификационных испытаний IPC-6013 определяют строгие правила изгиба для многослойных проводников. Технические специалисты рассчитывают физические пределы, используя общую толщину полосы.

Тип приложения

Слои проводников

Множитель минимального радиуса изгиба (x общая толщина изгиба)

Статический изгиб

Один слой

6

Статический изгиб

Многослойный (2+)

12

Динамический изгиб

Один слой

100

Динамический изгиб

Многослойный (2+)

от 100 до 150

Перед установкой технические специалисты рассчитывают точные механические пределы. Рекомендации по формуле гласят: минимальный радиус изгиба = множитель x общая толщина изгиба. Опытные установщики добавляют к этому расчетному радиусу изгиба дополнительный запас прочности на 20–30 %, чтобы снизить нагрузку при обращении. Соблюдение этих расчетов позволяет членам экипажа безопасно сгибать гибкие светодиодные ленты, не вызывая необратимого повреждения цепи или оптических искажений.

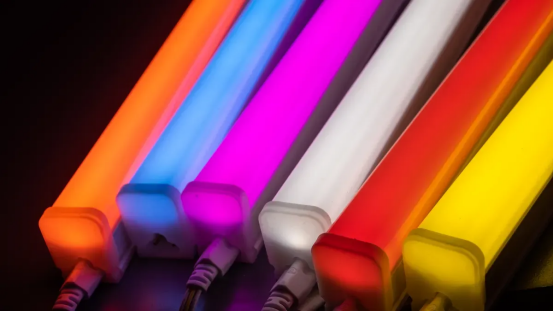

Методы формирования светодиодных неоновых веревочных светильников


Создание непрерывных кривых развертки

Технические специалисты устанавливают светодиодные неоновые веревочные фонари вдоль архитектурных бухт, образуя непрерывные плавные изгибы. Мягкое окружающее освещение аккуратно преображает линейное пространство. Монтажники должны оценить физические пределы трехмерного изгиба светодиодов, прежде чем формировать плавные дуги. Специализированные изделия, такие как силиконовые профили с боковым изгибом, требуют минимального диаметра изгиба 100 мм. Это физическое измерение соответствует минимальному радиусу изгиба 50 мм. Изгиб профиля за пределами этого порога кривизны повреждает внутренние проводники. Контролируемый изгиб защищает деликатные следовые слои во время первоначальной установки. Правильное размещение конструкции равномерно распределяет физическое напряжение по всей длине профиля.

Расчет допустимых дуг изгиба предотвращает физические нагрузки на гибкую профильную оболочку. Монтажники рассчитывают максимально допустимые углы кривизны для конкретной длины дуги, используя установленный минимальный радиус изгиба. Поддержание соответствующих размеров дуги предотвращает локализованную нагрузку на внутренних путях проводки.

· Используйте жесткие алюминиевые направляющие или гибкие монтажные направляющие для плавных поворотов без провисания.

· Закрепите светодиодные неоновые веревочные светильники с помощью расположенных на расстоянии монтажных зажимов, чтобы предотвратить локальные перегибы вдоль плавных архитектурных контуров.

· Обеспечьте дополнительную слабину при наружной установке для поглощения теплового расширения окружающей среды без деформации конструкции.

Монтажники применяют постепенный изгиб вдоль проемов стен для обеспечения равномерного рассеяния света. Правильное размещение гусеницы предотвращает динамическое смещение профиля при термическом движении. Плавные плавные кривые требуют постоянного расстояния между зажимами по всей длине пробега. Позиция технических специалистов привела неоновые веревочные светильники в гибкие направляющие, повторяющие плавные контуры стен. Правильно закрепленные светодиодные неоновые веревочные светильники обеспечивают равномерную яркость крупных архитектурных объектов. Этот систематический метод установки сохраняет оптимальную светоотдачу без создания оптического затенения.

Обработка резких архитектурных поворотов

Монтажники сталкиваются с непростыми поворотами и углами при перемещении по физическим границам конструкции. Рабочие никогда не должны сгибать светодиодные неоновые веревочные фонари под острым углом 90 градусов. Резкое физическое сгибание разрушает светодиодные компоненты поверхностного монтажа и разрывает внутреннюю проводку. Разрывы цепей приводят к появлению темных пятен, прерывистому мерцанию или полному отказу системы. Тяжелые физические нагрузки также приводят к растрескиванию внешнего защитного силиконового материала корпуса. Поврежденный внешний корпус создает серьезную угрозу безопасности, например, короткое замыкание.

· Прямоугольные соединители создают чистый структурный разрыв профиля и соединяют его под нужным углом.

· Специальные угловые аксессуары, такие как сантехнические угловые соединения, позволяют проходить крутые повороты, не нагружая внутреннюю проводку.

· Эскизы компоновки перед установкой помогают монтажным бригадам заранее приобрести необходимые Т-образные соединители и угловые аксессуары.

Детальное планирование помогает монтажникам легко прокладывать светодиодные неоновые веревочные светильники вдоль сложных ребер конструкции. Для стандартных светодиодных неоновых веревочных светильников на 120 В установщики должны соблюдать безопасный диаметр минимальной кривой от 1 до 2 дюймов. Поддержание этого безопасного радиуса изгиба предотвращает механическую нагрузку на внутренние компоненты. Монтажники выбирают гибкие светодиодные ленты или модульные угловые звенья вместо того, чтобы сгибать их вручную. Защита каждого отдельного светодиодного чипа предотвращает преждевременный выход из строя драйвера и мерцание. Рабочие аккуратно монтируют светодиодные неоновые веревочные светильники, используя угловые аксессуары, вокруг плотных соединений конструкций. Правильное физическое выравнивание предотвращает серьезные повреждения оборудования и обеспечивает надежное долговременное освещение по всем внутренним краям.

Монтажные зажимы и направляющие равномерно распределяют вес конструкции вдоль каждого углового перехода. Правильное размещение оборудования плавно направляет профили вдоль границ конструкции, предотвращая при этом провисание. Техники избегают импровизировать в резких поворотах с помощью ручного усилия. Следование структурированным планам планировки гарантирует высокую визуальную привлекательность и длительный срок эксплуатации каждой коммерческой осветительной установки.

Предотвращение повреждений и сбоев в цепи

Как избежать давления на светодиоды поверхностного монтажа

Монтажники часто прилагают чрезмерную механическую силу к освещенным поверхностям гибких полос во время монтажа. Применение прямого давления на отдельные корпуса диодов передает физическую нагрузку прямо на хрупкие паяные соединения. Сгибание материалов печатной платы вблизи острых кромок приводит к утомлению внешних галтелей припоя и растрескиванию внутренних соединений проводов. Соединение золотой проволоки толщиной 15–25 мкм представляет собой самое слабое внутреннее механическое соединение. Силы сдвига легко разрывают это хрупкое соединение при агрессивном монтаже.

Основная причина неудачи

Как это проявляется при сгибании краев

Ключевой механизм/Слабое место

Гибка печатной платы

Напряжение передается непосредственно на корпуса светодиодов, расположенные рядом с изгибом/краем.

Изгибающие силы вызывают усталостные трещины в паяных соединениях и могут поднять или расколоть хрупкие внутренние соединения проводов.

Трещины паяных соединений

Периодическое мерцание или полный выход из строя после сгибания.

Циклическое механическое напряжение от изгиба утомляет галтели припоя, особенно в углах корпуса.

Разрыв связи золотой проволоки

Сенсорное управление, мерцание или разрыв цепи при сгибании.

Проволочная связь (золотая проволока толщиной 15–25 мкм) является самым слабым механическим звеном; при изгибе возникает напряжение сдвига/растяжения, вызывающее отслоение или перелом.

Несоответствие CTE (коэффициента теплового расширения)

Поломка может появиться или усугубиться при изменении температуры после изгиба.

Изгиб может привести к образованию микротрещин; последующее термоциклирование приводит к тому, что различные материалы (чип, провод, печатная плата) расширяются/сжимаются с разной скоростью, что ухудшает повреждение.

Систематическое механическое воздействие ставит под угрозу физическую безопасность и приводит к нескольким видимым оптическим сбоям. Монтажники должны быстро выявлять эксплуатационные дефекты во время процедур первоначального тестирования.

· Прерывистый разрыв цепи : светодиод иногда работает, но случайно отключается, особенно если изгиб изменяет напряженное состояние.

· Вибрация/мерцание, вызванное изгибом : светодиод мигает или мерцает, когда гибкая полоска сгибается, постукивают по ней или подвергается вибрации.

· Сенсорное управление : нажатие рядом со светодиодом или на согнутой области приводит к включению или выключению светодиода.

· Отказы, зависящие от положения : отказы концентрируются вблизи краев плиты или в секциях, которые подвергаются наибольшей деформации во время изгиба.

Защита внутренних медных следов и пломб

Острые углы ставят под угрозу как внутренние электрические пути, так и внешнюю защиту от атмосферных воздействий. Чрезмерная структурная сила создает крошечные микротрещины внутри медных слоев. Дождевая вода просачивается в спаянные вручную соединения, когда внешние корпуса разрушаются под нагрузкой.

Стрессор

Влияние на компонент

Последствие

Физическое напряжение (огибание углов/поворотов)

На медных дорожках образуются микротрещины

Преждевременное отключение освещения, неосвещенные участки

Влага (дождь)

Проникает в паянные вручную соединения.

Нарушена целостность IP, разрушена гидроизоляция.

Зигзагообразная конструкция S-типа обеспечивает плоские горизонтальные изгибы, обеспечивая постоянную защиту от атмосферных воздействий и исключая образование следов трещин. Технические специалисты обеспечивают электробезопасность, обеспечивая правильный радиус изгиба всех светодиодных неоновых веревочных светильников. Поддержание правильных кривых изгиба предотвращает появление микротрещин в проводнике при длительной эксплуатации. Монтажники выбирают прочные светодиодные неоновые веревочные светильники , чтобы предотвратить необратимые физические повреждения. Соблюдение стандартизированных рекомендаций по компоновке обеспечивает защиту как силиконовых уплотнений, так и медных проводников. Высококачественные светодиодные неоновые веревочные светильники обеспечивают полную защиту от атмосферных воздействий, когда технические специалисты избегают резких складок вручную.

Лучшие практики установки архитектурных кромок


Выбор зажимов и угловых соединителей каналов

Технические специалисты поддерживают надежность системы, применяя лучшие методы установки по периметру сложной конструкции. Перед установкой оборудования полевые бригады предварительно измеряют архитектурные детали для подтверждения размеров. Члены экипажа выбирают жесткие алюминиевые гусеницы для прямых линий и гибкие силиконовые каналы для плавного движения по контурам. Монтажники устанавливают угловые разъемы без пайки, чтобы обеспечить резкие переходы под углом 90 градусов, не вызывая динамической механической нагрузки. Монтажные направляющие обеспечивают равномерную опору конструкции, предотвращающую провисание профиля на больших пространственных пролетах. Монтажные зажимы, расположенные через равные промежутки, надежно фиксируют корпус на стенах здания. Правильное выравнивание зажима снижает физическое напряжение изгиба в угловых соединениях.

Технические специалисты защищают хрупкие внутренние диоды, избегая прямого физического давления на освещаемые поверхности во время монтажа. Монтажники применяют физическую силу исключительно к боковым силиконовым фланцам или жестким монтажным направляющим. Воздействие направленной вниз силы на поверхностные чипы может привести к отсоединению внутреннего соединительного провода и немедленному выходу корпуса из строя. Тщательное ручное размещение обеспечивает плавное оптическое распределение без физических повреждений в процессе установки. Использование гибких светодиодных профилей с трехмерным изгибом упрощает многоосную трассировку вдоль сложных архитектурных углов. Правильная установка вокруг физических границ здания требует размещения структурированных зажимов для сохранения оптического выравнивания. Монтажные бригады проверяют механический зазор на каждом швеллере перед окончательным креплением.

Защита от атмосферных воздействий наружных кромок и планирование планировки

Детальное планирование планировки предотвращает попадание воды и проблемы с падением напряжения на внешних конструкциях. Технические специалисты проводят тщательную оценку конструкции, прежде чем закрепить какое-либо монтажное оборудование. Полевые бригады выполняют структурированную подготовительную последовательность:

1. Дважды измерьте расстояние, прежде чем отделять клейкую подложку от канала.

2. Нанесите на карту точное физическое расположение источников питания, диммеров и основных контроллеров системы.

3. Отметьте физические углы, плавные изгибы и точки соединения вдоль архитектурных ребер.

4. Нарисуйте краткую схему, показывающую вашу компоновку, в том числе место подключения источника питания, расположение диммеров или контроллеров, а также то, как полосы будут изгибаться или переходить по краям.

Используйте IP65 или выше для наружных или влажных помещений, таких как кухни и ванные комнаты.

Установки наружного архитектурного освещения требуют строгих протоколов защиты от атмосферных воздействий для предотвращения серьезных угроз электробезопасности. Полевые бригады наносят прозрачный силиконовый герметик или термоусадочную трубку с клеевым слоем в местах разрезов. Технические специалисты защищают соединения на открытом воздухе с помощью разъемов со степенью защиты IP67 или термоусадочных трубок морского класса, герметизированных силиконом. Драйверы основного источника питания расположены внутри защищенных от атмосферных воздействий корпусов NEMA 3R с герметичными кабельными вводами. Бригады технического обслуживания в прибрежных районах дважды герметизируют каждую точку соединения от коррозии соленым воздухом и ежегодно проверяют компоненты.

IP-рейтинг

Уровень защиты

Подходящее применение

IP67

Пыленепроницаемый; выдерживает временное погружение в воду

Сады, дорожки, наземные сооружения

IP68

Пыленепроницаемый; предназначен для постоянного погружения в воду

Бассейны, фонтаны, подводное освещение

Для достижения истинной защиты IP68 требуется заливка смолой внутри алюминиевого канала. Технические специалисты размещают светодиодные неоновые веревочные фонари внутри дорожки и заливают жидкую двухкомпонентную полиуретановую смолу до полного покрытия. Полиуретановая смола обеспечивает исключительную прочность и устойчивость к ультрафиолетовому излучению, не желтея и не оставаясь мягкой. Этот процесс заливки смолой из твердых блоков устраняет внутренние воздушные пустоты, поэтому вода не может проникнуть внутрь. Полевые техники размещают светодиодные неоновые веревочные светильники по периметру с высокой влажностью, используя эти герметизированные каналы. Герметичные светодиодные неоновые веревочные фонари эффективно противостоят стоячей влаге и временному погружению в воду. Правильно инкапсулированные светодиодные неоновые веревочные светильники улучшают архитектурную планировку освещения вокруг сложных краев. Внедрение систематических протоколов защиты от атмосферных воздействий защищает каждую архитектурную осветительную установку от ухудшения состояния окружающей среды, сохраняя при этом полную эксплуатационную безопасность.

Технические специалисты обеспечивают архитектурное освещение без повреждений, сочетая специализированные угловые аксессуары со строгими физическими ограничениями. Сохранение минимального радиуса изгиба в 1 дюйм защищает слои внутренней схемы от механических напряжений. Рабочие должны избегать применения прямого давления на поверхности корпусов диодов. Физическая сила разрушает внутренние соединительные провода и вызывает преждевременный выход системы из строя. Модульные угловые звенья безопасно прокладывают светодиодные неоновые веревочные фонари вокруг крутых поворотов.

Полевые бригады обеспечивают долгосрочную работу посредством систематических процедур предварительного монтажа. Монтажники выполняют сухую установку всех монтажных каналов и угловых зажимов вдоль архитектурных кромок перед окончательным приклеиванием. Проверка целостности электрической цепи перед нанесением атмосферостойкого герметика предотвращает дорогостоящие доработки. Эта структурированная процедура гарантирует правильную установку на сложных фасадах зданий.

Часто задаваемые вопросы

Каков минимальный радиус изгиба гибких 3D-лент?

Монтажники должны соблюдать минимальный радиус изгиба не менее 1 дюйма (25 мм). Стандарт IPC-2223 регулирует проектирование гибких печатных плат. Соблюдение физических порогов предотвращает микротрещины внутри медных слоев во время формования.

Могут ли технические специалисты сгибать гибкие 3D-полосы под острыми углами под углом 90 градусов?

Технические специалисты никогда не должны складывать светодиодные неоновые веревочные фонари под острыми прямыми углами. Ручные тугие складки разрушают внутренние контуры проводящих путей. Вместо этого рабочие используют угловые соединители без пайки или модульные соединительные направляющие, чтобы аккуратно прокладывать освещение вокруг острых архитектурных краев.

Как монтажники защищают светодиоды поверхностного монтажа от физических повреждений?

Монтажники прикладывают монтажное давление исключительно к боковым силиконовым фланцам или опорным направляющим. Нажатие непосредственно на упаковки поверхностного монтажа приводит к разрыву хрупких связей из золотой проволоки. Бережное физическое обращение гарантирует оптимальную долгосрочную работу светодиодов на протяжении всего этапа установки.

Как полевые бригады защищают наружные краевые соединения от атмосферных воздействий?

Полевые бригады наносят прозрачный силиконовый герметик или термоусадочную трубку с клеевым слоем на открытые места разрезов. Залитые алюминиевыми направляющими с жидкой смолой обеспечивают полную защиту от проникновения воды. Эти протоколы герметизации сохраняют надежность архитектурного освещения класса IP в сложных условиях эксплуатации на открытом воздухе.
