Как избежать падения напряжения в проектах сверхдлинных гибких светодиодных систем освещения

Гибкая светодиодная лента ярко светится рядом с источником питания. Дальний конец тускнеет, меняет цвет или мерцает. Этот симптом сигнализирует о падении напряжения, которое ухудшается по мере увеличения продолжительности пробега. Исправление сочетает в себе пять методов: питание 24 В, более толстый медный провод, параллельная проводка, подача питания и более короткие сегменты с питанием. Два числа определяют каждое решение. Формула: V = I x R. Здесь V представляет собой потерю напряжения, I — ток в амперах, а R — сопротивление провода туда и обратно в Омах. На втором месте — запас прочности источника питания в 20%. Сверхдлинные светодиодные гибкие светодиоды NOVANEON рассчитаны на длительные пробеги. Правильная проводка по-прежнему имеет важное значение. В этом руководстве представлен практический пошаговый подход к любому проекту системы освещения с использованием сверхдлинных гибких светодиодов.

Ключевые выводы

· Рассчитайте падение напряжения перед покупкой компонентов. Используйте формулу V = I x R. Это предотвращает занижение сечения проводов. Это предотвращает появление тусклых полос.

· Для длительной работы выбирайте напряжение 24 В вместо 12 В. Это вдвое уменьшит потребление тока при той же мощности. Меньший ток уменьшает падение напряжения.

· Используйте параллельную проводку для полосовых секций. Каждая секция подключается напрямую к источнику питания. Это предотвращает потерю напряжения при последовательном подключении.

· Разделите длинные пробеги на более короткие зоны мощности. Каждая зона получает свою фидерную линию. Меньший ток на зону снижает падение напряжения.

· Используйте впрыск энергии в нескольких точках вдоль полосы. Этот метод обеспечивает стабильную мощность. Он сохраняет яркость равномерной от начала до конца.

· Для питающих линий используйте толстую медную проволоку. Разместите источники питания рядом с полосой. Эти варианты уменьшают падение напряжения.

· Выбирайте источник питания с запасом прочности 20%. Загрузите устройство на 80% мощности. Это защищает водителя от перегрева.

· После установки проверьте напряжение на дальнем конце с помощью мультиметра. Это показание подтверждает правильное напряжение. Он заранее обнаруживает ошибки проводки.

Быстрый ответ: избегайте падения напряжения при 24 В и параллельном питании

Используйте 24 В вместо 12 В.

Система на 24 В потребляет вдвое меньше тока, чем система на 12 В, обеспечивая ту же мощность. Это соотношение подчиняется закону Ома. Меньший ток означает меньшие резистивные потери по медным дорожкам. В таблице ниже суммирована разница.

Таким образом, полоса 24 В сохраняет постоянную яркость в течение гораздо более длительного периода непрерывной работы, прежде чем падение напряжения станет заметным. Для пролетов, превышающих примерно 16 футов, рекомендуется использовать напряжение 24 В, поскольку оно обеспечивает большую гибкость и постоянную яркость. Серия Ultra-long LED Flex от NOVANEON — это специально разработанный вариант для увеличенной длины. Это уменьшает количество точек подключения и требования к подаче мощности.

Подайте полоску в нескольких точках

Впрыск мощности означает подачу энергии в несколько точек вдоль полосы, а не только в один конец. Этот метод противодействует падению напряжения при длительных пробегах. Для полосы 24 В требуется меньше точек ввода, чем для полосы 12 В той же длины и мощности. Меньший ток в системе 24 В приводит к значительно меньшим потерям напряжения, вызванным сопротивлением, на том же расстоянии.

Монтажникам не следует просто соединять полосы встык. Общее время работы от одного источника питания не может превышать рекомендуемый максимум без падения напряжения. Впрыск мощности увеличивает эффективную длину пробега. Он поддерживает равномерную яркость по всей установке.

Сократите пробег с помощью распределения мощности

Распределение мощности делит длительный период на более короткие зоны с независимым питанием. Каждая зона получает электроэнергию от ближайшей фидерной линии. Такой подход сокращает расстояние, которое ток должен пройти через медные дорожки полосы. Более короткие расстояния означают меньшее сопротивление и меньшие потери напряжения.

Система 24 В поддерживает более длинные зоны, чем система 12 В. Это уменьшает общее количество необходимых точек впрыска. Серия Ultra-long LED Flex от NOVANEON поддерживает большие расстояния со стабильной мощностью. Это уменьшает количество точек ввода, необходимых для сверхдлинной гибкой светодиодной системы освещения. Правильная мощность источника питания и проводка по-прежнему имеют значение. Монтажникам следует рассчитать падение напряжения перед покупкой компонентов.

Причины и последствия падения напряжения

Сопротивление в длинных медных дорожках

Каждая гибкая светодиодная лента содержит тонкие медные дорожки, по которым протекает ток по всей длине. Эти следы обладают электрическим сопротивлением. По мере увеличения длины полосы общее сопротивление возрастает. Течение должно идти дальше, преодолевая еще большее сопротивление. Это противостояние преобразует электрическую энергию в тепло, а дальний конец получает более низкое напряжение.

Обычные светодиодные ленты справляются с этой проблемой. Им требуются частые точки подачи питания для поддержания равномерной яркости. Сверхдлинные гибкие светодиодные продукты NOVANEON решают эту проблему по-другому. Они минимизируют количество точек подключения, сохраняя при этом стабильную яркость при длительной эксплуатации.

Сопротивление следов меди зависит от качества материала и площади поперечного сечения. Более толстая медь обеспечивает меньшее сопротивление на метр. Более широкие дорожки уменьшают потери напряжения на любом заданном расстоянии. Однако даже хорошая медь все еще имеет сопротивление. Монтажники должны соблюдать максимальную длину трасс, использовать источники питания с более высоким напряжением, подавать питание с обоих концов и выбирать более толстый питающий провод.

Уменьшение яркости и сдвиг цвета

Наиболее заметным признаком падения напряжения является неравномерная яркость. Полоса ярко светится вблизи источника питания. Ближе к дальнему концу свет постепенно тускнеет. По мере снижения напряжения каждый светодиод получает меньшую мощность. Светоотдача падает пропорционально.

Изменение цвета сопровождает выцветание. Белые светодиодные излучатели меняют оттенок при изменении прямого напряжения. Полоса, которая вначале кажется чисто белой, в конце выглядит теплой или желтой. Эта несогласованность портит архитектурное освещение. Фасад с постепенным изменением оттенка выглядит непрофессионально.

Также может появиться мерцание. Когда доступное напряжение приближается к минимуму, необходимому светодиодному драйверу, выходной сигнал становится нестабильным. Мерцание может быть едва заметным, но его фиксируют камеры и датчики движения. Единственным надежным средством является предотвращение падения напряжения.

Перегрев и стресс водителя

Резистивные потери мощности в цепях светодиодов приводят к нежелательному нагреву. Медные дорожки, по которым течет сильный ток, быстро нагреваются. Уменьшение резистивных потерь напрямую снижает выделение тепла. Компоненты с низким сопротивлением в сильноточных цепях, такие как МОП-транзисторы с низким RDS(on), минимизируют падение напряжения и рабочее нагрев. Эти компоненты присутствуют в хорошо продуманных драйверах, но условия установки остаются решающими.

По мере увеличения длины полосы напряжение постоянно падает из-за сопротивления медных дорожек и проводов питания. Это падение напрягает ведомый драйвер. Драйвер работает усерднее, чтобы поддерживать номинальный ток. Дополнительные усилия сокращают срок службы изделия и повышают рабочую температуру. Эффективность водителя имеет значение. Эффективные топологии переключения тратят меньше энергии в виде тепла, чем неэффективные линейные регуляторы.

Жара угрожает сверхдлинной системе гибкого светодиодного освещения . Он скапливается в полосе и внутри корпуса драйвера. Чрезмерное тепло ускоряет деградацию светодиодного излучателя. Со временем это также повреждает паяные соединения и изоляцию. Горячая система преждевременно выходит из строя.

Профилактика следует простым правилам. Соблюдайте максимальную длину полосы для выбранного напряжения. Используйте системы на 24 В, а не на 12 В. Подавайте питание из нескольких точек. Выбирайте толстый медный провод. Эти меры уменьшают резистивные потери, поддерживают контроль температуры и защищают как светодиоды, так и драйвер.

Расчет падения напряжения и безопасной длины пробега

Основная формула падения напряжения

В = Я х Р

Закон Ома обеспечивает основу для любого расчета падения напряжения. Соотношение гласит, что потеря напряжения равна току, умноженному на сопротивление. Для простой схемы считыватель умножает ток в амперах на сопротивление проводника в омах. Результат дает напряжение, теряемое по этому проводнику. Эти базовые отношения расширяются до более практичной формы при установке светодиодных лент. Стандартная формула для низковольтных светодиодных систем: VD = (2 × L × I × R) / 1000. В этом уравнении VD представляет падение напряжения в вольтах, L означает длину одностороннего проводника в футах, I — ток в амперах, а R — сопротивление проводника в Омах на 1000 футов. Коэффициент 2 учитывает как питающий, так и обратный проводники в полной цепи.

Используйте длину провода туда и обратно

Распространенной ошибкой является ввод в формулу расстояния туда и обратно. В формулу уже включен коэффициент 2 для обратного пути. Если считыватель проходит расстояние туда и обратно, расчет показывает удвоенное фактическое падение напряжения. Правильный подход использует одностороннее расстояние для L. Ток должен пройти к нагрузке и вернуться к источнику. Это путешествие туда и обратно удваивает эффективное сопротивление. Монтажники, которые забывают эту деталь, переоценивают потери напряжения и могут неоправданно увеличить размеры компонентов. Другие, игнорирующие обратный путь, полностью недооценивают потери и сталкиваются с затемнением на дальнем конце. Формула обрабатывает это автоматически, если L представляет длину в одном направлении.

Найдите мощность на метр вашей полосы

Таблица данных обеспечивает отправную точку для каждого расчета. Читатели должны найти характеристики мощности на метр выбранной ими полосы. Эта цифра влияет как на оценку мощности светодиодной ленты , так и на определение безопасной длины пробега. Полоса мощностью 4 Вт на фут потребляет 4 Вт на каждый фут длины. Умножьте это значение на общую длину участка, чтобы найти общую электрическую нагрузку. Например, полоса длиной 50 футов при мощности 4 Вт/фут обеспечивает мощность при полной нагрузке 200 Вт. Рассчитанный ток затем следует из напряжения системы. Нагрузка 200 Вт в системе с напряжением 24 В потребляет примерно 8,3 А. Этот расчетный ток напрямую учитывается в формуле падения напряжения. Тот же показатель мощности на метр также определяет энергопотребление на метр для составления бюджета энергии. Монтажники, пропустившие этот шаг, не смогут правильно определить размеры источников питания или питающих проводов.

Максимальная длина хода при 5 В, 12 В и 24 В

Напряжение определяет, насколько далеко может пройти полоса, прежде чем потребуется подача энергии. В таблице ниже приведены максимальные рекомендуемые длины участков, прежде чем падение напряжения станет заметным.

Эти цифры предполагают типичную нагрузку полосы. Более высокая мощность на метр сокращает эти расстояния. Меньшая мощность немного их удлиняет. Закономерность ясна: более высокое напряжение обеспечивает более длительную работу. Система на 24 В достигает примерно вдвое большего расстояния, чем система на 12 В, прежде чем потребуются дополнительные источники питания. Это преимущество объясняет, почему напряжение 24 В является предпочтительным выбором для проектов систем освещения со сверхдлинными гибкими светодиодами .

Отраслевые стандарты предоставляют дополнительные рекомендации. NEC рекомендует максимальное падение напряжения 3 % для ответвленных цепей и 5 % для комбинированной фидерной и ответвленной цепей. Для систем низковольтных светодиодных лент 12 В падение на 3% соответствует всего 0,36 В. Эта небольшая потеря может вызвать видимое затемнение. Многие профессионалы ориентируются на уровень менее 2% для обеспечения постоянной яркости. Промышленный стандарт для низковольтного освещения требует, чтобы напряжение каждого прибора оставалось в пределах 10 % от номинального выходного напряжения трансформатора. В системе 12 В напряжение ни в одном приборе не должно опускаться ниже 10,8 В.

Проработанный пример поясняет процесс. Рассмотрим 50-футовую полосу напряжения 24 В с потребляемой мощностью 4 Вт/фут. Общая нагрузка составляет 200 Вт. Ток около 8,3А. Предположим, что установщик использует провод сечением 12 AWG с сопротивлением 1,98 Ом на 1000 футов. Длина в одну сторону составляет 50 футов. Формула падения напряжения дает VD = (2×50×8,3×1,98)/1000. Это примерно равно 1,64В. Напряжение питания 24В. На дальний конец поступает около 22,36 В. Это значение остается в пределах допустимого диапазона. Система на 12 В с той же нагрузкой будет потреблять 16,6 А и терять в два раза больше напряжения. Система 24 В явно работает лучше.

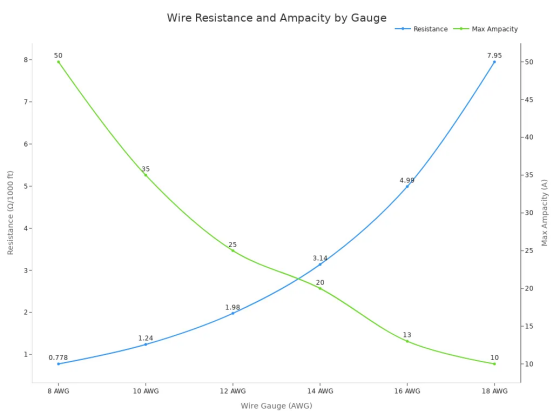

В таблице ниже показано, как сопротивление провода и максимальная токовая нагрузка зависят от сечения провода. Монтажники используют эти данные для выбора фидерных проводов, которые минимизируют падение напряжения.

Провод более толстого сечения обеспечивает меньшее сопротивление и большую токовую нагрузку. Провод 12 AWG выдерживает силу тока 25 А при сопротивлении 1,98 Ом на 1000 футов. Провод 18 AWG пропускает только 10 А при сопротивлении 7,95 Ом на 1000 футов. Разница существенная. Монтажникам следует всегда подбирать сечение провода в соответствии с расчетной нагрузкой и односторонним расстоянием. Пять методов уменьшения падения напряжения: используйте кабель большего сечения, уменьшите длину кабеля, распределите источник питания ближе к нагрузке, добавьте соответствующие точки подачи мощности и спроектируйте распределение мощности на основе фактической нагрузки и требований к падению напряжения.

Рассчитайте мощность светодиодной ленты для определения размера блока питания

Оцените общую мощность светодиодной ленты

Выбор источника питания начинается с одной цифры: общая мощность, необходимая каждой полосе в установке. Считыватель умножает мощность полосы на метр на ее общую длину. Полоса длиной 4 метра мощностью 10 Вт/м потребляет 40 Вт. Эта цифра представляет мощность при полной нагрузке для одного запуска.

Многократные прогоны требуют другого подхода. Установщик рассчитывает мощность каждой полосы индивидуально, затем суммирует все значения, чтобы получить общую мощность полосы. Четыре отдельных 5-метровых участка ленты мощностью 9,6 Вт/м производят по 48 Вт каждый. Суммарная нагрузка достигает 192 Вт. Эта общая мощность полосы определяет каждое последующее решение относительно светодиодного драйвера и проводки.

Распространенный вопрос: сколько светодиодных лент можно запустить от одного источника питания. Ответ полностью зависит от этой суммы. Общая мощность полосы должна оставаться ниже безопасной мощности выбранного устройства. Согласование напряжения не менее важно. Все полосы должны иметь то же напряжение, что и драйвер. Смешение полос 12 В и 24 В в одном источнике питания приведет к повреждению компонентов.

Расчет также отвечает на то, сколько светодиодных лент может работать параллельно с источником питания. Каждая полоса подключается напрямую к выходам драйвера. Монтажники никогда не прокладывают полосы последовательно. Такое параллельное расположение обеспечивает балансировку потребляемого тока во всех цепях.

Примените запас безопасности в размере 20 %.

Источник питания никогда не должен постоянно работать на максимальной мощности. Стандартное правило 80% поддерживает общую мощность полосы на уровне 80% или ниже номинальной мощности устройства. Такая практика обеспечивает буфер безопасности от перегрева, преждевременного отказа и срабатывания защитных цепей.

В таблице ниже приведены два общих стандарта снижения номинальных характеристик.

Запас прочности в 20% обеспечивает измеримые преимущества. Агрегат, работающий на 70–80 % мощности, производит меньше тепла, чем агрегат, работающий на 95 %. Тепло со временем разрушает электронные компоненты. Поэтому запас правильно подобранного размера прослужит дольше. КПД также достигает пика около 80% нагрузки, что сводит к минимуму потери энергии. Запас по высоте помогает водителю справляться с незначительными колебаниями напряжения в основной линии электропередачи. Стабильное напряжение постоянного тока поддерживает постоянный цвет светодиодов и продлевает срок службы излучателей.

Загрузите свой источник питания не более чем на 80%. Это приводит к перегреву, потерям эффективности и долговечности. Высококачественные расходные материалы могут справиться с 90%, но в целях безопасности придерживайтесь 80%.

Практический пример проясняет математику. Ленточная нагрузка мощностью 100 Вт требует источника питания как минимум 125 Вт. Установщик умножает общую мощность на 1,25, чтобы добавить запас прочности в 20%. Упрощенная формула мощности драйвера = Вт/м × общее количество метров × 1,25 отражает это соотношение. Эквивалентное выражение: размер водителя = ш/м × метр × 1,25. Оба обеспечивают одинаковую необходимую мощность источника питания.

Пример с четырьмя прогонами, приведенный ранее, иллюстрирует весь процесс. Суммарная нагрузка составляет 192 Вт. Деление на 0,8 дает 240 Вт. Установщик выбирает стандартный блок мощностью 240 Вт или выше, например модель мощностью 250 Вт или 300 Вт. Эта требуемая мощность значительно превышает исходную нагрузку.

Используйте калькулятор мощности светодиодной ленты для проверки.

Ручной расчет мощности светодиодной ленты оставляет место для арифметических ошибок. Калькулятор мощности светодиодной ленты автоматизирует процесс и перепроверяет результат. Эти инструменты принимают входные данные о длине полосы, мощности на метр и напряжении питания. Они выводят общую нагрузку и рекомендуемую мощность источника питания.

Рабочий процесс проверки следует логической последовательности. Сначала рассчитайте мощность каждой полосы, используя формулу полоса_ватты = ватты на метр × длина полосы. Во-вторых, просуммируйте мощность всех полос, чтобы получить общую нагрузку. В-третьих, определите безопасную мощность источника питания, используя Safe_ватты = PSU_ватты × коэффициент запаса, где коэффициент запаса обычно составляет 0,8. В-четвертых, подтвердите, что total_strip_watts ≤ Safe_watts.

Калькулятор также помогает определить, сколько светодиодных лент поддерживает данный источник питания. Пользователь вводит номинальную мощность источника питания и характеристики ленты. Инструмент возвращает максимально допустимое общее количество метров. Для расчета максимальной длины используется формула: Метры = (Подача Вт × 0,80) ÷ Вт/м. Результат сообщает установщику, как далеко может вытянуться полоса, прежде чем будет превышена безопасная нагрузка.

Значение мощности светодиодной ленты появляется во время этих расчетов. Он определяет общую мощность полосы, необходимую мощность и окончательный выбор драйвера. Монтажники, проверяющие расчеты с помощью калькулятора, замечают ошибки перед покупкой компонентов. Этот шаг экономит время и деньги на проекте сверхдлинной гибкой светодиодной системы освещения.

Параллельное подключение сверхдлинной гибкой светодиодной системы освещения

Параллельная и последовательная проводка

Последовательная проводка соединяет секции полосы встык. Ток проходит через тонкие медные дорожки каждой предыдущей секции. Каждое соединение увеличивает сопротивление. Дальний конец получает меньше напряжения. Такой подход лишает последние метры сверхдлинной гибкой светодиодной системы освещения.

Параллельная проводка меняет архитектуру. Каждая секция полосы подключается непосредственно к источнику питания или распределительному блоку. Ток больше не протекает через соседние секции. Напряжение остается постоянным на протяжении всего пробега. В таблице ниже сравниваются две эффективные параллельные топологии.

Падение напряжения на длинных трассах может снизить яркость на дальнем конце больших светодиодных матриц. Минимизируйте этот эффект с помощью топологии звезды или сетки вместо последовательного подключения. Альтернативно, увеличьте ширину дорожки или толщину меди (например, 2 унции вместо 1 унции), чтобы снизить сопротивление.

Звездообразное соединение, также называемое «домашним вводом», дает каждому отрезку полосы отдельную выделенную пару проводов, ведущую обратно к одному источнику питания или распределительному блоку высокой мощности. Ни одна секция полосы не пропускает следующую через свои медные дорожки. Толстые провода с низким сопротивлением подают питание непосредственно на медные контактные площадки полосы в нескольких местах. Яркость больше не зависит от расстояния. Полоса длиной 20 метров может светиться так же равномерно, как и кусок длиной 1 метр.

Установите точки подачи энергии через определенные промежутки времени

Ввод мощности подает напряжение в несколько точек вдоль полосы. Интервал зависит от напряжения сети и мощности полосы на метр. Стандартные интервалы составляют примерно 3–5 метров для лент 12 В и 5–10 метров для лент 24 В. Более высокая мощность на метр сокращает безопасное расстояние между точками впрыска.

Серия Ultra-long LED Flex от NOVANEON поддерживает большие расстояния со стабильной мощностью. Это уменьшает количество необходимых точек инъекции.

Используйте отдельные линии подачи для каждой зоны

Каждая зона получает свою собственную фидерную линию — толстый кабель с низким сопротивлением, идущий от источника питания к силовым площадкам полосы. Отдельные питатели обеспечивают следующие преимущества:

· Более короткие трассы низковольтных кабелей

· Меньше падения напряжения

· Облегченный поиск неисправностей

· Меньший ток через каждый сплиттер

· Более гибкое управление

· Легкая замена отдельных деталей

· Предотвращает зависимость всей стены от одного источника питания; неисправность одной зоны оставляет остальные в рабочем состоянии

· Каждая зона остается электрически отдельной, если только оборудование не предназначено для разделения тока.

Разделение освещения на отдельные зоны электропитания в более крупных установках повышает надежность, снижает падение напряжения и упрощает техническое обслуживание в будущем.

Фидерные линии упрощают расчет падения напряжения. Каждая зона воспринимает свою собственную нагрузку, а не общую установленную длину. Это снижает ток на каждом кабеле.

Выберите правильный калибр провода и расположение источника питания

Сопоставьте калибр провода с током и расстоянием

Выбор фидерного провода зависит от двух переменных: расчетного тока и длины кабеля. Монтажникам не следует определять размеры питающих проводов только по длине полосы. Опубликованная максимальная длина непрерывной полосы в 32,8 фута (10 м) является пределом длины полосы. Он не представляет собой допуск на расстояние между фидерами и не является гарантией нулевого падения напряжения. Более длинный фидерный кабель увеличивает сопротивление независимо от того, насколько короткой может быть сама полоса.

Полный путь от светодиодного драйвера или контроллера до подключения ленты имеет значение. Для фидерных трасс длиной до 20 м монтажники применяют одинаковые критерии на всем протяжении трассы. Они подбирают сечение провода в соответствии с номинальным током, посадкой разъема, количеством проводников, полярностью и требованиями системы к уплотнению. Провод, по которому безопасно проходит ток, может все равно не подходить к разъему или не герметично закрываться должным образом в условиях открытого пространства.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

Профилактическое обслуживание основано на этом же измерении. Технические специалисты проверяют постоянство напряжения на полосе, особенно при длительных установках. Они сравнивают показания в точке подачи питания и на самом дальнем светодиоде. Существенная разница между этими двумя значениями указывает на повышение сопротивления медных дорожек или фидерных проводов. Раннее обнаружение этой проблемы предотвращает необратимую потерю яркости и сдвиг цвета.

Проверьте места соединений, разъемы и полярность.

Ослабленные соединения прерывают электрический ток и приводят к тому, что секции периодически мерцают или тускнеют. Дешевые защелкивающиеся разъемы являются распространенным источником нестабильного электрического контакта. Технические специалисты должны проверять каждое соединение и разъем на герметичность и наличие коррозии. Поврежденные провода или плохие пайки требуют немедленной замены.

Ошибка полярности также приводит к неисправности. Перепутанные положительные и отрицательные выводы вообще предотвращают загорание ленты или вызывают неустойчивое поведение. Монтажники проверяют полярность в каждой точке подключения перед подачей питания. Они также проверяют, соответствуют ли разъемы номинальному напряжению и току полосы. Разъем, рассчитанный на более низкий ток, может перегреться и выйти из строя под нагрузкой.

Обновите источники питания и добавьте точки впрыска

Блок питания недостаточной мощности не может обеспечить стабильное напряжение и ток. Когда устройство работает на максимальной мощности или превышает ее, это приводит к мерцанию, затемнению или неравномерной яркости. Источники питания должны работать только на 70–80 % номинальной мощности. Светодиодная лента 24 В мощностью 60 Вт не должна работать в паре с драйвером мощностью 60 Вт. Запуск драйвера при 100% нагрузке приводит к перегреву. Рекомендуется буфер 20%, поэтому минимальная нагрузка 75 Вт требует блока мощностью 96–100 Вт.

Несоответствующее оборудование для регулировки яркости считается основной причиной мерцания, жужжания и преждевременного выхода из строя драйверов. Не все светодиодные драйверы с регулируемой яркостью работают со всеми диммерами. Подключение драйвера без регулировки яркости к диммеру обычно приводит к мерцанию, гудению, перегреву или бесшумному отказу драйвера. Установщики должны проверить совместимость перед установкой.

Добавление точек подачи мощности устраняет падение напряжения при длительных пробегах. Использование систем 24 В, двустороннего подключения источника питания или параллельной проводки улучшает равномерность и стабильность освещения на больших расстояниях. Длина каждого отдельного участка должна оставаться в пределах рекомендованной длины, чтобы избежать затемнения на концах.
Успешная сверхдлинная работа зависит от пяти вариантов: питание 24 В, параллельная проводка, подача питания, толстые медные фидеры и 20% запас прочности источника питания. Монтажникам следует рассчитать падение напряжения перед покупкой компонентов. Им нужна мощность полосы на метр и безопасная длина пробега для выбранного напряжения. Серия Ultra-long LED Flex от NOVANEON уменьшает количество точек подключения, но при этом необходимая мощность питания и проводка остаются важными.

Простой контрольный список перед установкой позволяет поддерживать проект в правильном направлении:

1. Измерьте мощность полосы на метр.

2. Рассчитайте общую нагрузку.

3. Разделите на зоны мощности.

4. Отметьте точки инъекции.

5. Выберите калибр проволоки.

6. Установите.

7. Проверьте напряжение на дальнем конце.

Эти меры защищают яркость, точность цветопередачи и срок службы драйвера. Сверхдлинная гибкая светодиодная система освещения работает надежно, если монтажники соблюдают ее электрические ограничения.

Часто задаваемые вопросы

При каждой установке сверхдлинных светодиодов возникает несколько вопросов. Далее следуют короткие и прямые ответы.

Что заставляет гибкую светодиодную ленту тускнеть на дальнем конце?

Медные дорожки внутри полосы проводят как ток, так и сопротивление. Более длинные дорожки создают более высокое общее сопротивление. Ток, проходящий через это сопротивление, теряет напряжение точно так, как предсказывает V = I × R. Дальний конец получает меньше энергии, поэтому яркость снижается, а белый свет смещается в сторону теплых желтых оттенков.

Как далеко может проехать полоса 24 В, прежде чем падение напряжения станет заметным?

Типичная лента на 24 В обеспечивает пробег на расстояние 10–12 метров без дополнительных источников питания. Система 12 В достигает примерно 5 метров. Полоса 5В хватает всего на 1-2 метра. Более высокая мощность на метр сокращает каждое расстояние. Монтажникам следует подтвердить фактическое энергопотребление полосы, прежде чем выбирать длину участка.

Как часто монтажникам следует добавлять точки подачи питания?

Стандартные интервалы составляют 3–5 метров для лент 12 В и 5–10 метров для лент 24 В. Мощность полосы на метр определяет точное расстояние. Полосы высокой мощности требуют более коротких интервалов. Серия Ultra-long LED Flex от NOVANEON увеличивает эти расстояния, уменьшая количество необходимых точек ввода.

Какой калибр проволоки лучше всего подходит для длинных участков подачи?

Монтажники должны сопоставить манометр с током и расстоянием. Медный фидер 12 AWG пропускает ток 25 А при сопротивлении 1,98 Ом на 1000 футов. Провод сечением 18 AWG пропускает только 10 А при сопротивлении 7,95 Ом на 1000 футов. Более тяжелый калибр снижает сопротивление. Используйте провод с наименьшим сопротивлением, который поддерживает разъем.

Как монтажники рассчитывают правильный размер блока питания?

Общая мощность полосы равна ваттам на метр, умноженным на общую длину. Разделите эту цифру на 0,8. Например, для ленточной нагрузки мощностью 100 Вт требуется источник питания мощностью 125 Вт. Этот запас прочности в 20% защищает водителя от перегрева и преждевременного выхода из строя.

Устраняет ли сверхдлинный гибкий светодиод NOVANEON необходимость анализа падения напряжения?

Эта серия сводит к минимуму количество точек подключения и обеспечивает стабильную производительность при длительных циклах работы. Установщик по-прежнему правильно определяет параметры источника питания и питающего провода. Перед началом установки для каждого проекта необходима мощность полосы на метр и расчет падения напряжения.
