NF1418TS Гибкий светодиодный линейный

Свободный изгиб AL Chain + силиконовый рассеиватель, Равномерная поверхность освещения, Гибкий изгиб, Простая установка, IP65 и защита от соляного тумана, L70B50> 50 000 часов, UL 94 V-0, Простая установка и повторное подключение аксессуаров, Мин. радиус изгиба 15 см

Особенность

Свободный изгиб AL Chain+ силиконовый диффузор

Равномерность освещения поверхности

Гибкий изгиб

Простая установка

IP65 и защита от соляного тумана

L70B50 > 50 000 часов

УЛ 94 В-0

Простая установка и повторное подключение аксессуаров

Мин. радиус изгиба 15 см

Приложение

Внутреннее линейное освещение

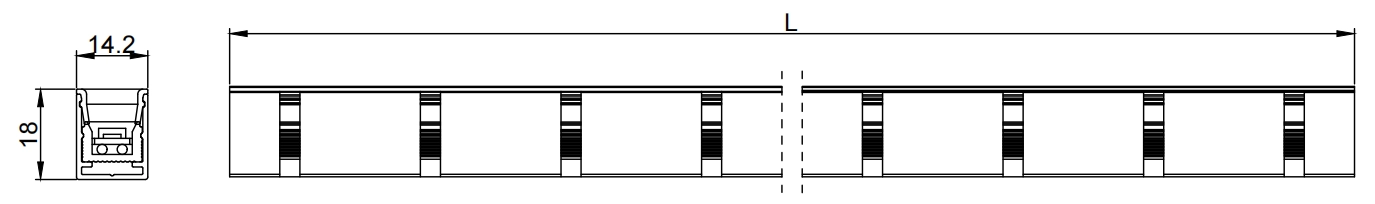

Размеры и вес

Примечания:

1.Единица измерения: мм

2. Вес: 300 г/м

Условия окружающей среды и применения

Диапазон температур окружающей среды (Ta на открытом воздухе)	-40℃ ~ +55℃
Диапазон рабочих температур (корпуса) (Tc)	-40℃ ~ +65℃
Диапазон температур хранения	-40℃ ~ +85℃
IP-рейтинг	IP65
Защита от электростатического разряда	Контакт 4КВ, Воздух 8КВ

Электрические параметры

Элемент	Один цвет	ТВ
Диапазон напряжения питания (В постоянного тока)	24,0 ± 1,0	24,0 ± 1,0
Тип. Мощность на метр (Вт)	10	10
Диапазон мощности на метр (Вт)	9~11	9~11
Макс. длина для одного конца питания (м)	10	10
Макс. длина для двух концов, входная мощность (м)	15	15
Количество светодиодов на метр (шт.)	120	105+105
Длина режущего блока (мм)	50	28,6

Оптические параметры

Номер детали.	Колориметрические параметры				Тип. Поток (лм/м)	Тип. Эффективность (лм/Вт)
	Цвет	Ценить	Диапазон значений	ЦНИИ	Тип. Поток (лм/м)	Тип. Эффективность (лм/Вт)
Один цвет	Белый	6500К	6000~7000К	>80	683	68
	Белый	5000К	4800~5300К	>80	683	68
	Белый	4000К	3800~4150К	>80	683	68
	Белый	3000К	2950~3150К	>80	650	65
	Белый	2700К	2650~2850К	>80	618	62
	Белый	6500К	6000~7000К	>90	580	58
	Белый	5000К	4800~5300К	>90	580	58
	Белый	4000К	3800~4150К	>90	580	58
	Белый	3000К	2950~3150К	>90	553	55
	Белый	2700К	2650~2850К	>90	525	52
	Красный	622,5 нм	620~630нм	/	100	10
	Зеленый	525 нм	520~530нм	/	230	23
	Синий	467,5 нм	465~475 нм	/	56	6
ТВ	Белый	6500К	6000~7000К	>80	660	66
ТВ	Белый	2700К	2650~2850К	>80	590	59

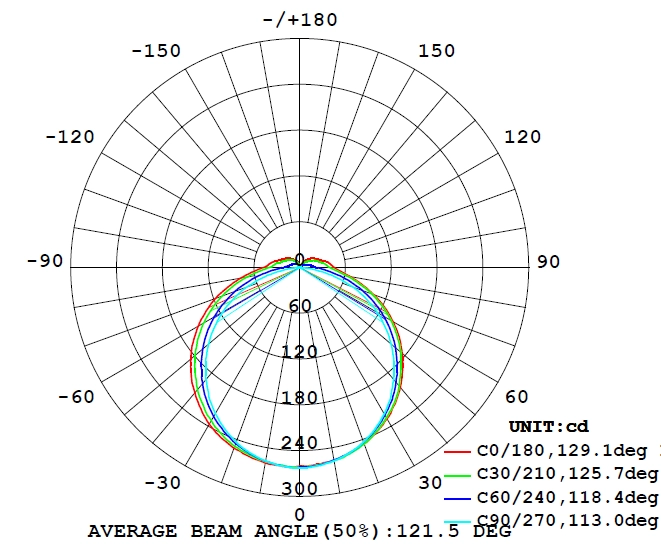

Дополнительные углы луча:

Руководство по установке

Утопленное крепление

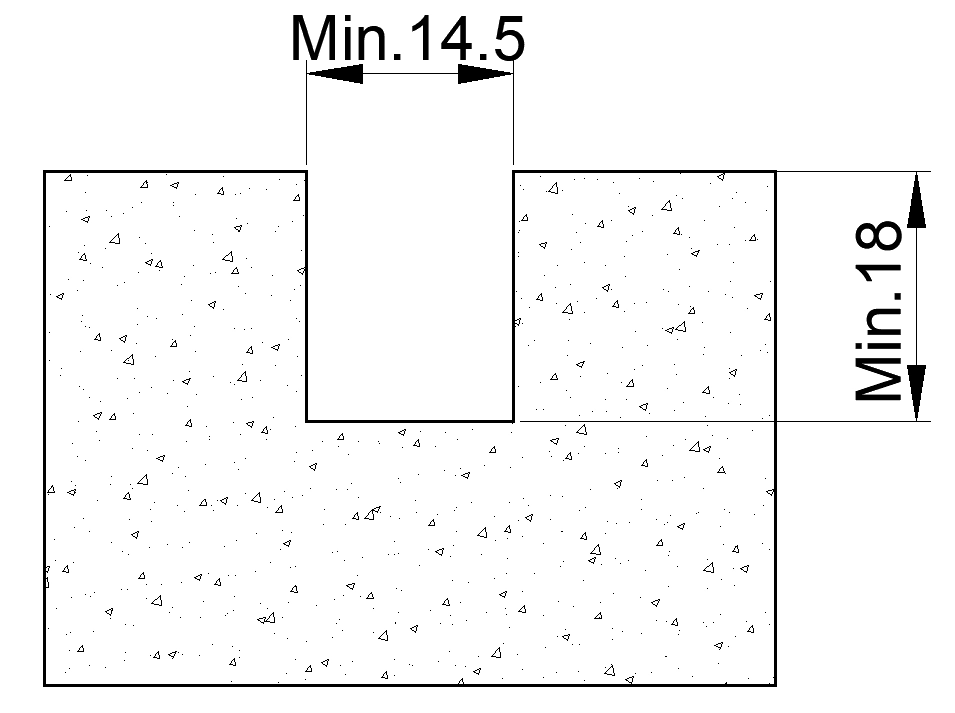

Канавки на установочной поверхности

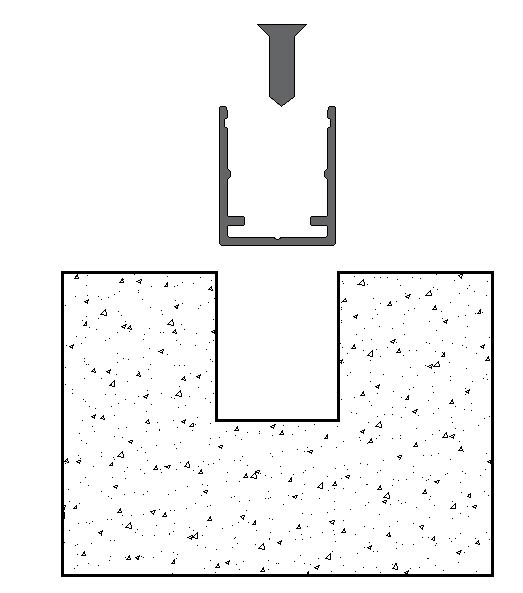

Закрепите профиль AL в пазе шурупами 3,5 мм.

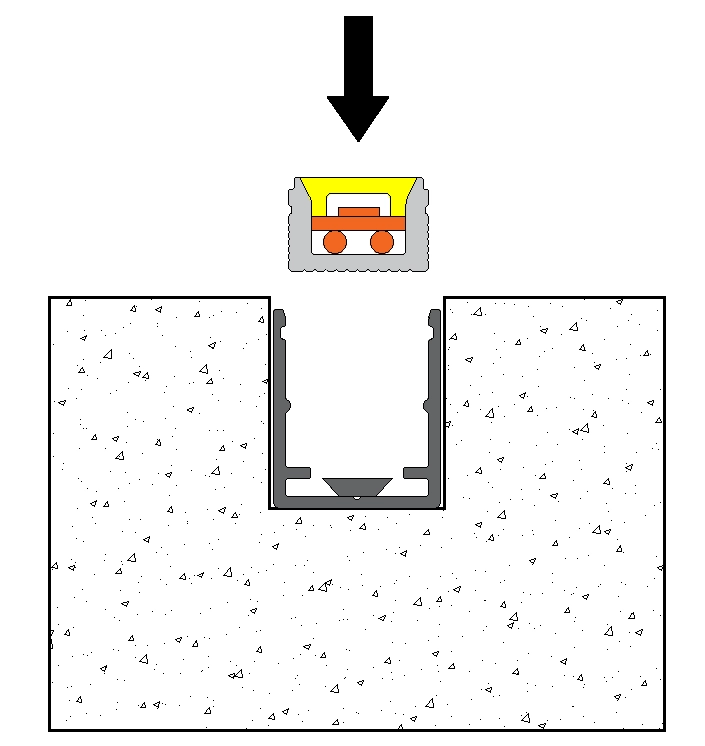

Впрессуйте светодиодную ленту в профиль AL.

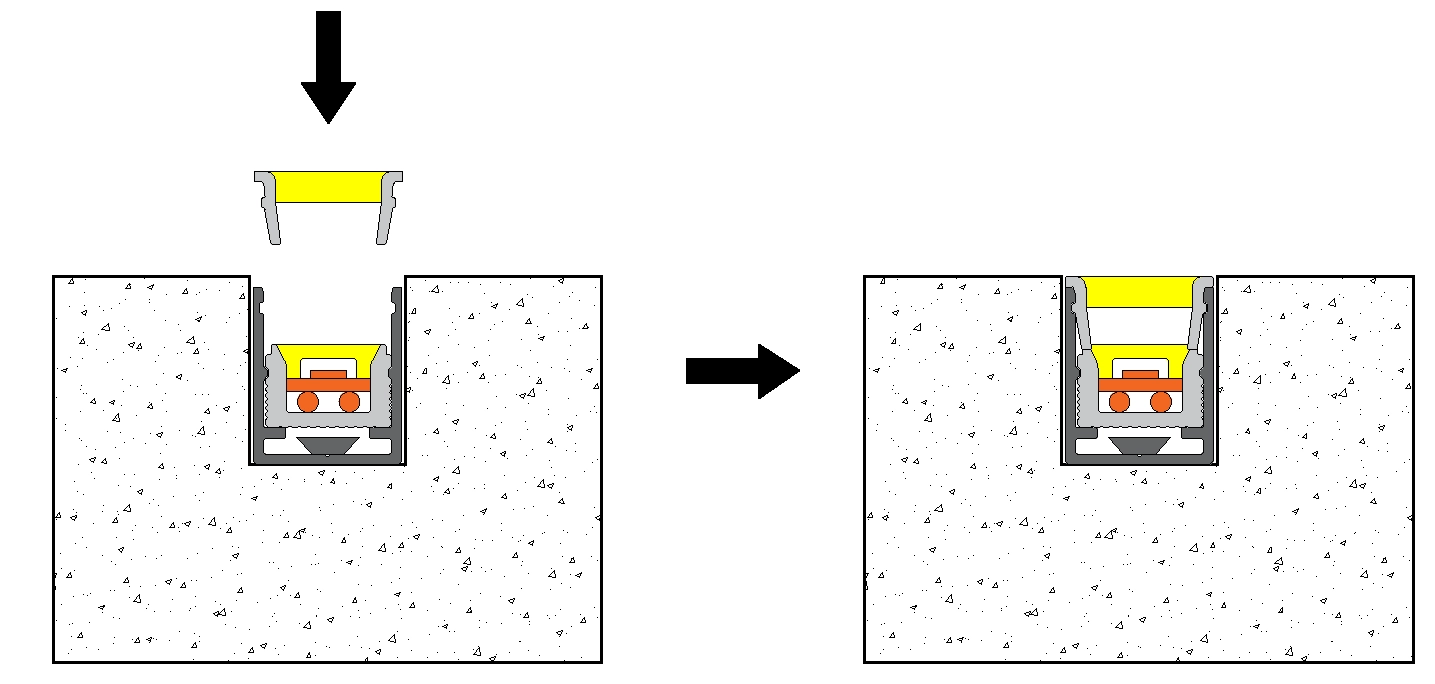

Впрессуйте силиконовый диффузор в профиль AL.

Поверхностный монтаж

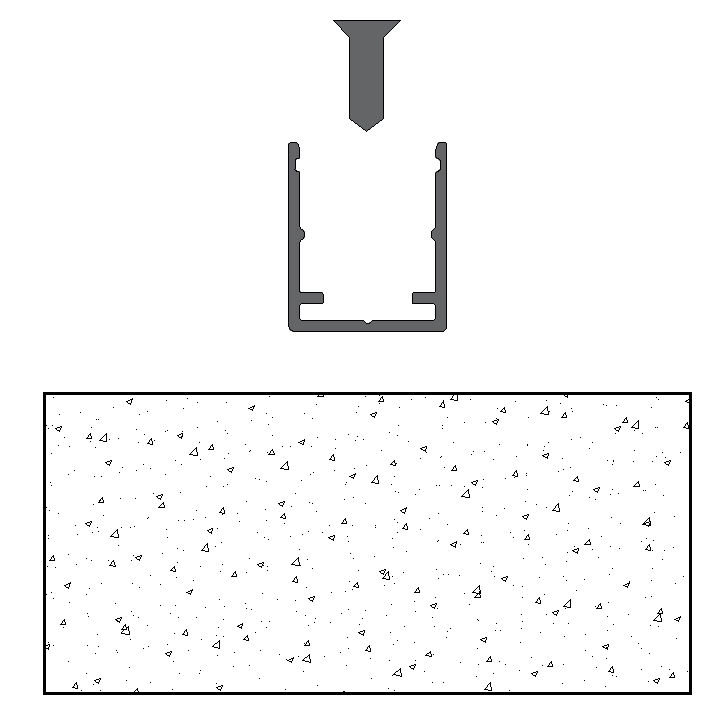

Закрепите профиль AL на монтажной
поверхности шурупами 3,5 мм.

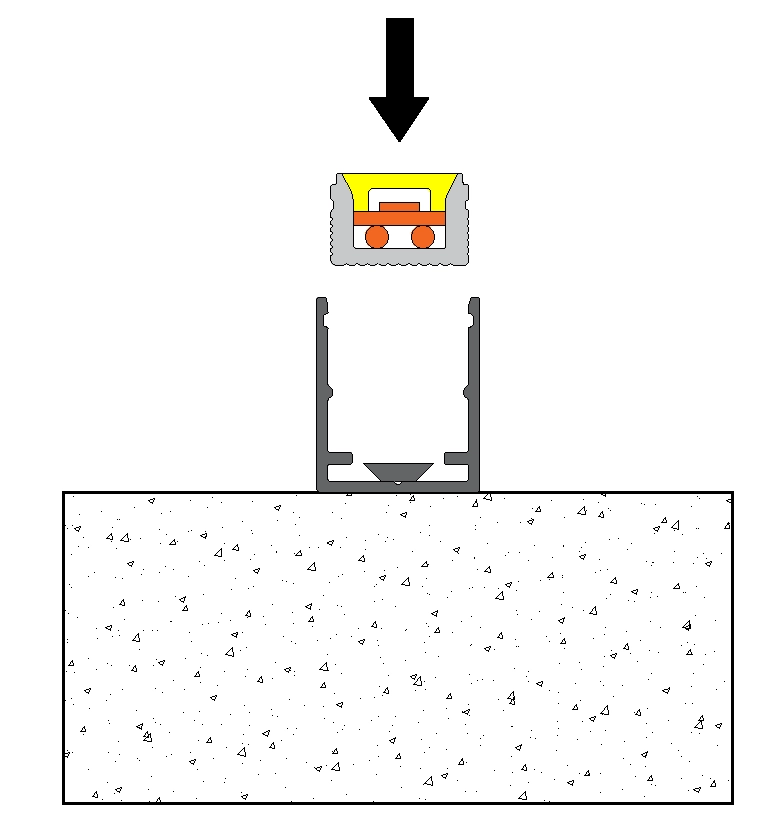

Впрессуйте светодиодную ленту в профиль AL.

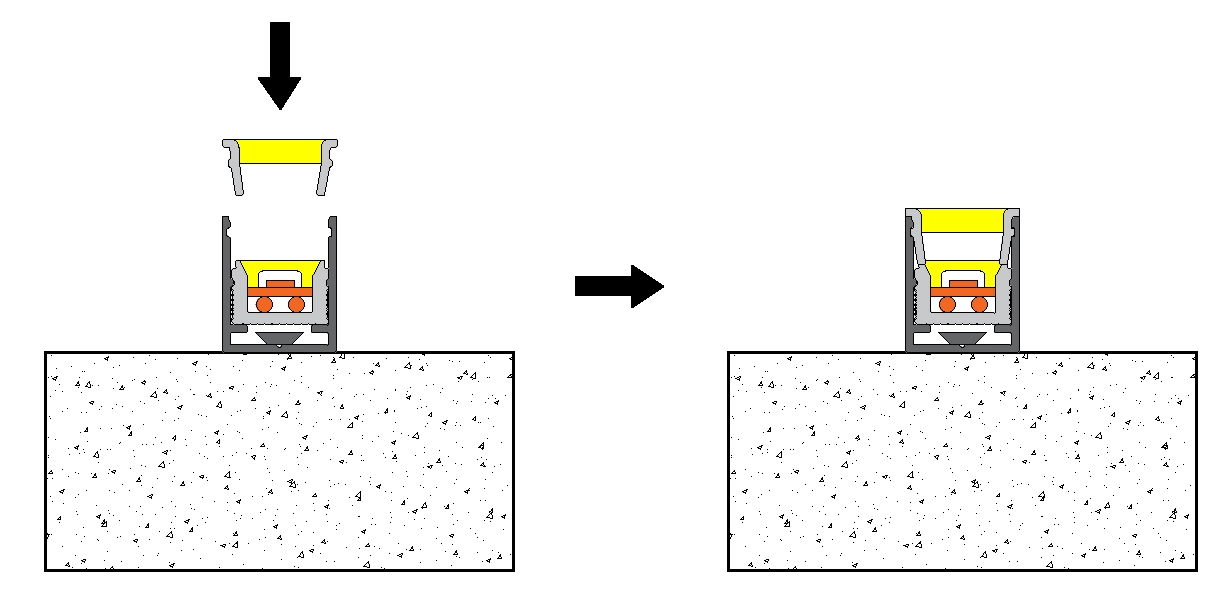

Впрессуйте силиконовый диффузор в профиль AL.

Проводное соединение

Информация об одноцветном проводе

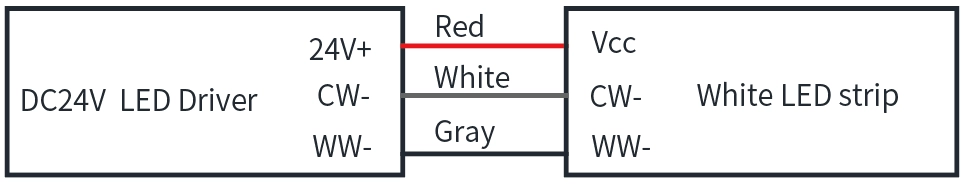

Информация о проводе TW
