NF2020S Гибкий линейный светодиод

Боковой изгиб AL Chain+ силиконовый рассеиватель, Равномерная поверхность освещения, Боковой изгиб, Простая установка, IP65 и защита от солевого тумана, L70B50> 50 000 часов, UL 94 V-0, Простая установка и повторное подключение аксессуаров, Мин. радиус изгиба 15 см

Особенность

Боковой изгиб AL Chain+ силиконовый диффузор

Равномерность освещения поверхности

Боковой изгиб

Простая установка

IP65 и защита от соляного тумана

L70B50 > 50 000 часов

УЛ 94 В-0

Простая установка и повторное подключение аксессуаров

Мин. радиус изгиба 15 см

Приложение

Внутреннее линейное освещение

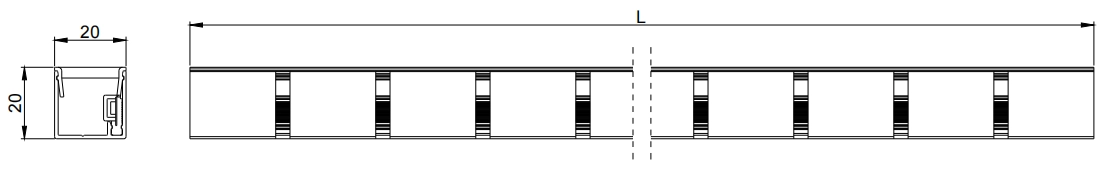

Размеры и вес

Примечания:

1.Единица измерения: мм

2. Вес: 300 г/м

Условия окружающей среды и применения

Диапазон температур окружающей среды (Ta на открытом воздухе)	-40℃ ~ +55℃
Диапазон рабочих температур (корпуса) (Tc)	-40℃ ~ +65℃
Диапазон температур хранения	-40℃ ~ +85℃
IP-рейтинг	IP65
Защита от электростатического разряда	Контакт 4КВ, Воздух 8КВ

Электрические параметры

Элемент	Один цвет	ТВ
Диапазон напряжения питания (В постоянного тока)	24,0 ± 1,0	24,0 ± 1,0
Тип. Мощность на метр (Вт)	12	12
Диапазон мощности на метр (Вт)	10,8~13,2	10,8~13,2
Макс. длина для одного конца питания (м)	10	10
Макс. длина для двух концов, входная мощность (м)	15	15
Количество светодиодов на метр (шт.)	120	216
Длина режущего блока (мм)	50	55,5

Оптические параметры

Номер детали.	Колориметрические параметры				Тип. Поток (лм/м)	Тип. Эффективность (лм/Вт)
	Цвет	Ценить	Диапазон значений	ЦНИИ	Тип. Поток (лм/м)	Тип. Эффективность (лм/Вт)
Один цвет	Белый	6500К	6000~7000К	>80	525	44
	Белый	5000К	4800~5300К	>80	525	44
	Белый	4000К	3800~4150К	>80	525	44
	Белый	3000К	2950~3150К	>80	500	42
	Белый	2700К	2650~2850К	>80	475	40
	Белый	6500К	6000~7000К	>90	446	37
	Белый	5000К	4800~5300К	>90	446	37
	Белый	4000К	3800~4150К	>90	446	37
	Белый	3000К	2950~3150К	>90	425	35
	Белый	2700К	2650~2850К	>90	404	34
	Красный	622,5 нм	620~630нм	/	160	13
	Зеленый	525 нм	520~530нм	/	355	30
	Синий	467,5 нм	465~475 нм	/	85	7
ТВ	Белый	6500К	6000~7000К	>80	565	47
ТВ	Белый	2700К	2650~2850К	>80	510	42

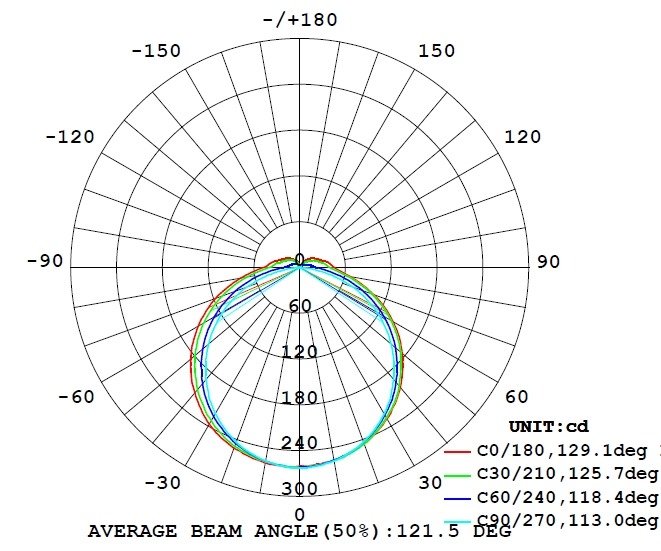

Дополнительные углы луча:

Руководство по установке

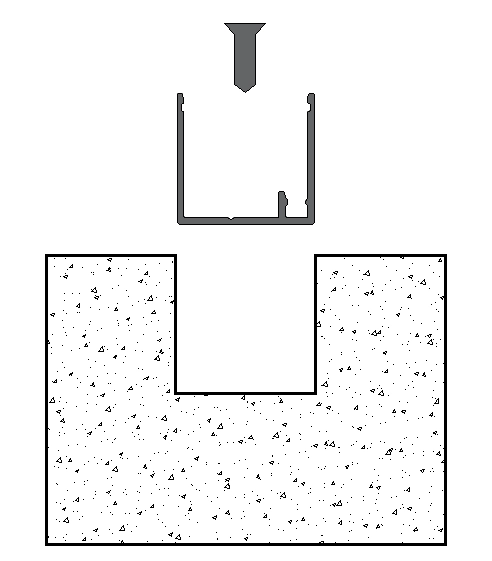

Утопленное крепление

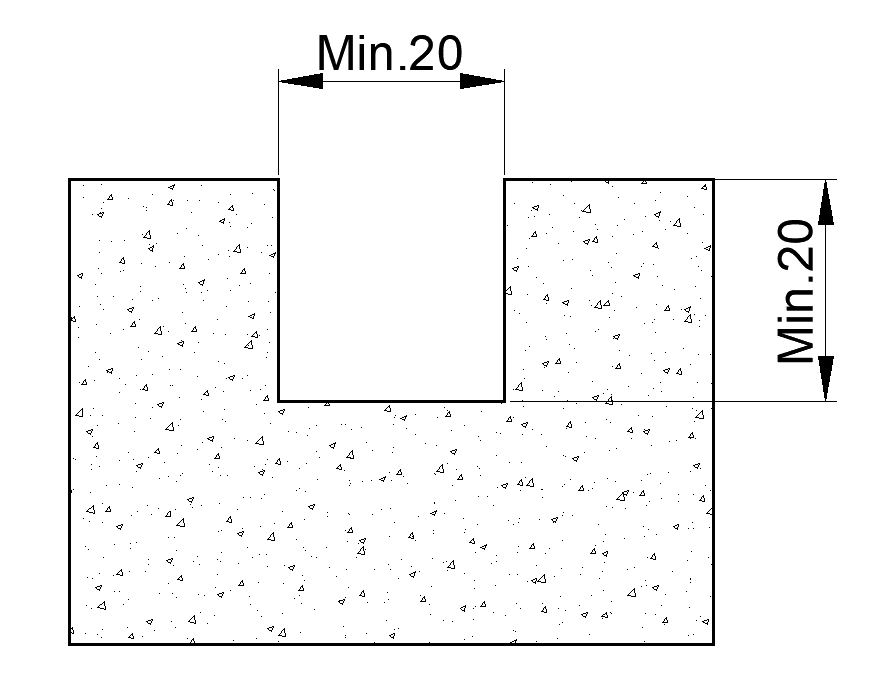

Канавки на установочной поверхности

Закрепите профиль AL в пазе шурупами 3,5 мм.

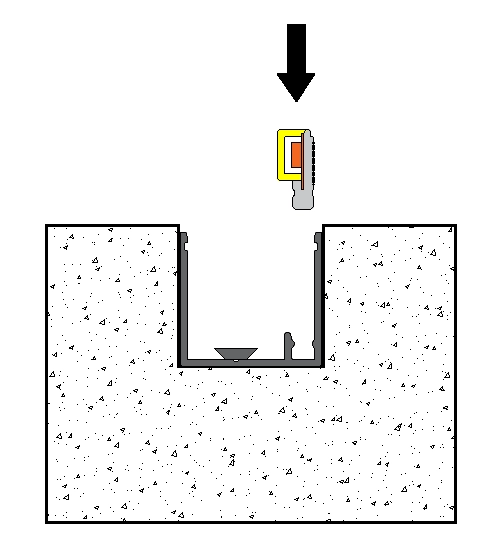

Впрессуйте светодиодную ленту в профиль AL.

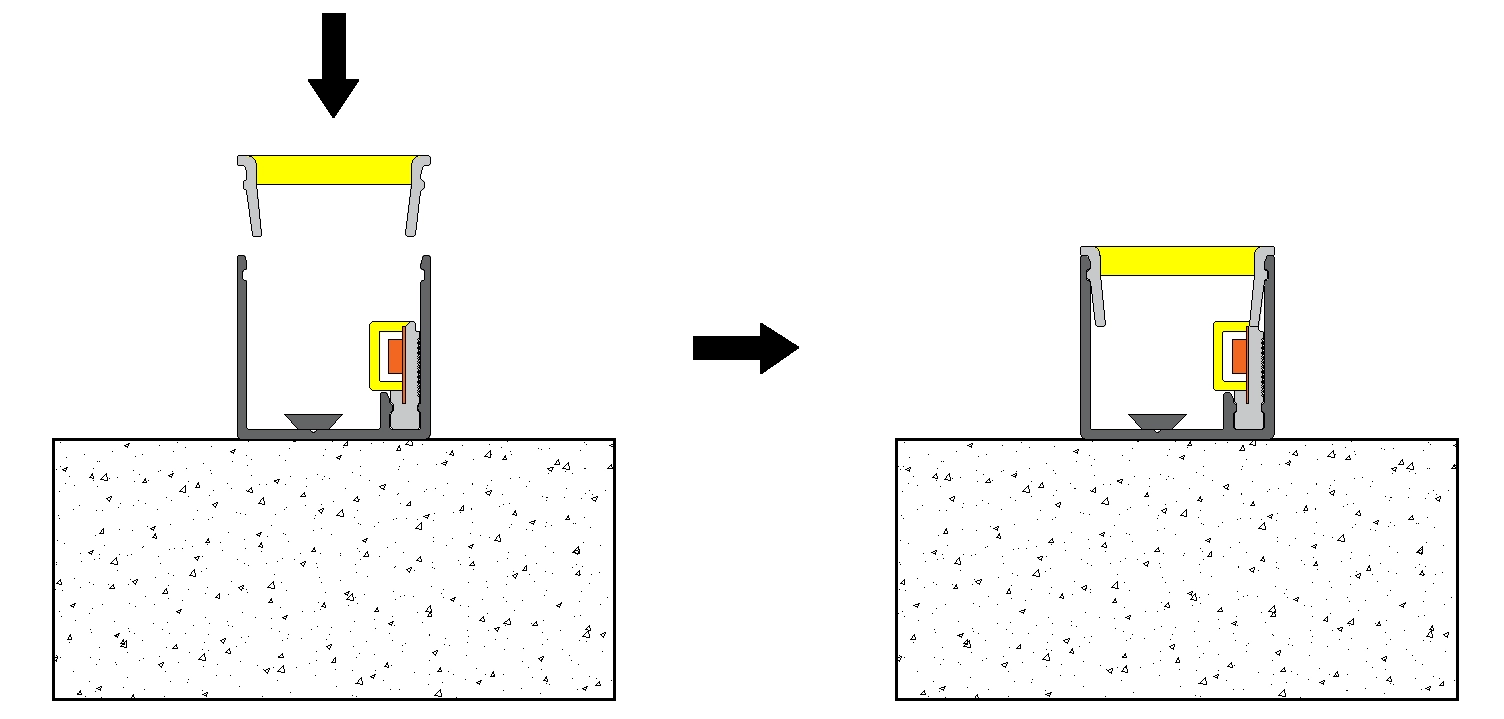

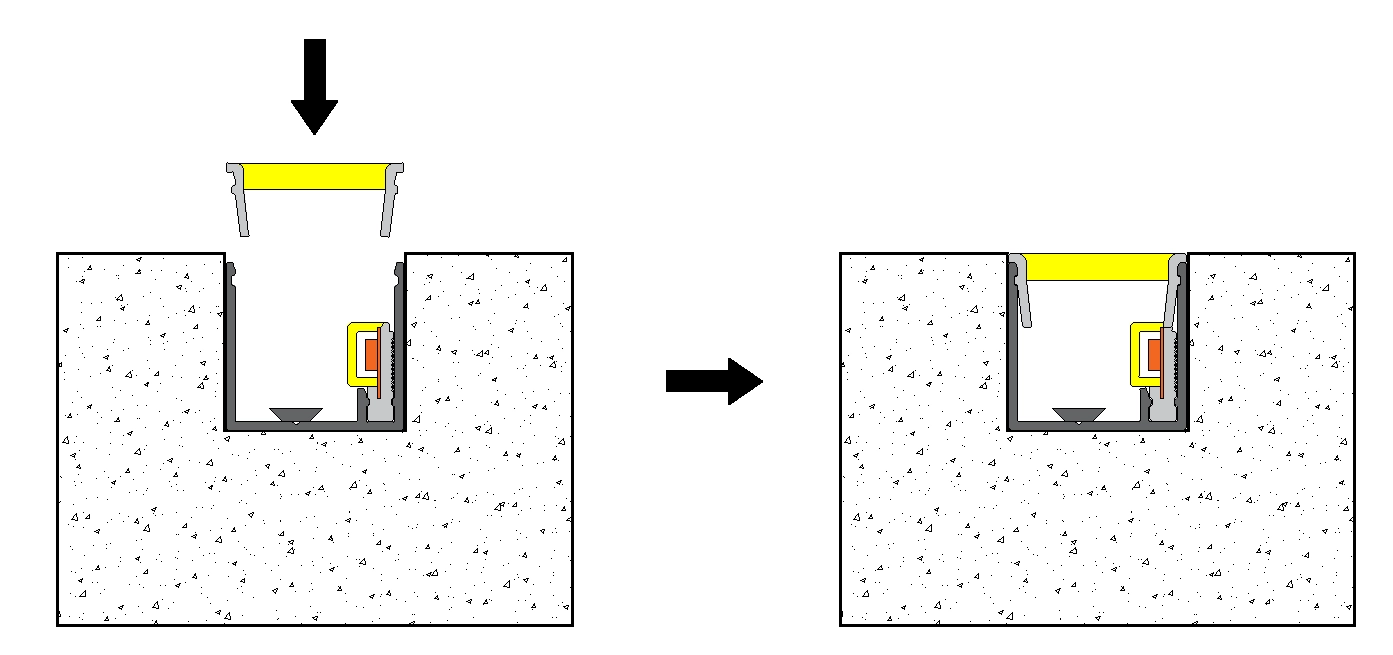

Впрессуйте силиконовый диффузор в профиль AL.

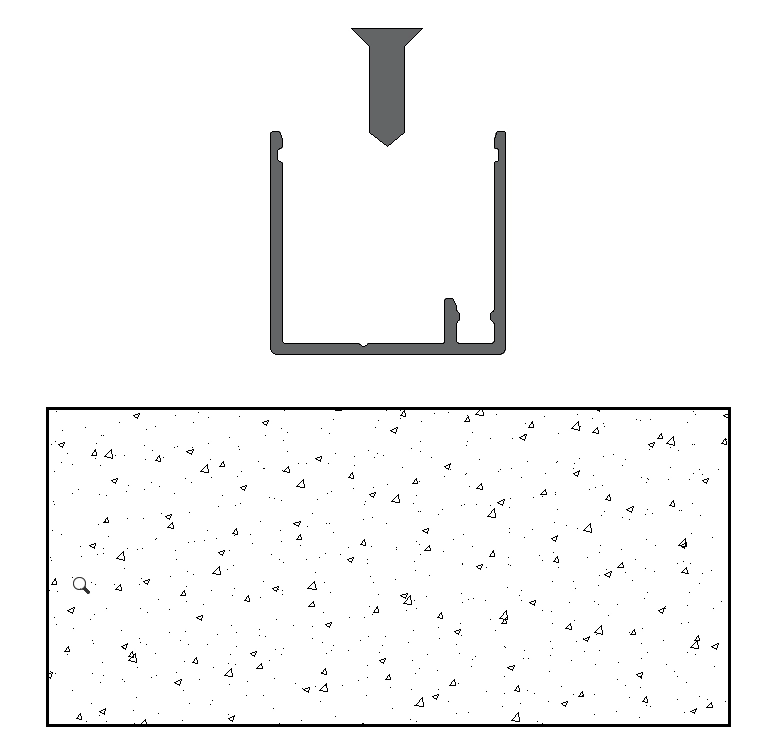

Поверхностный монтаж

Закрепите профиль AL на монтажной
поверхности шурупами 3,5 мм.

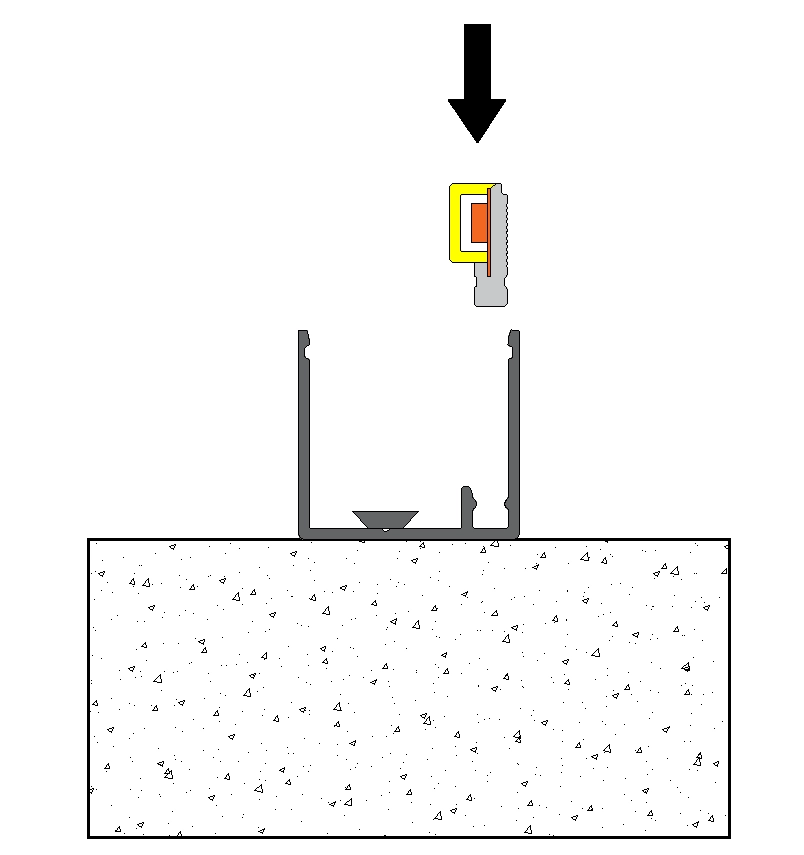

Впрессуйте светодиодную ленту в профиль AL.

Впрессуйте силиконовый диффузор в профиль AL.

Проводное соединение

Информация об одноцветном проводе

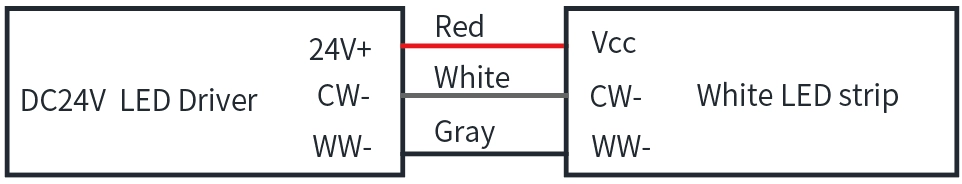

Информация о проводе TW
